Paso 3: Configuración de un protoboard
Para probar si la bobina funciona, necesita configurar la placa. Es bueno este primero antes de soldadura en un protoboard en caso de que usted comete un error.

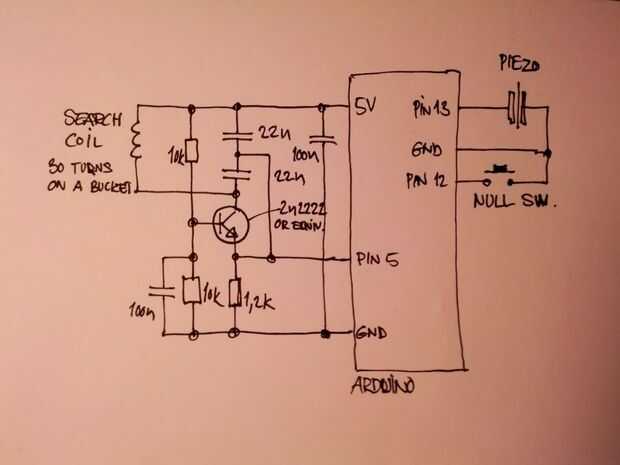

1. en las imágenes, he incluido el esquema que encontre de este blog y el modelo de fritzing que hice.

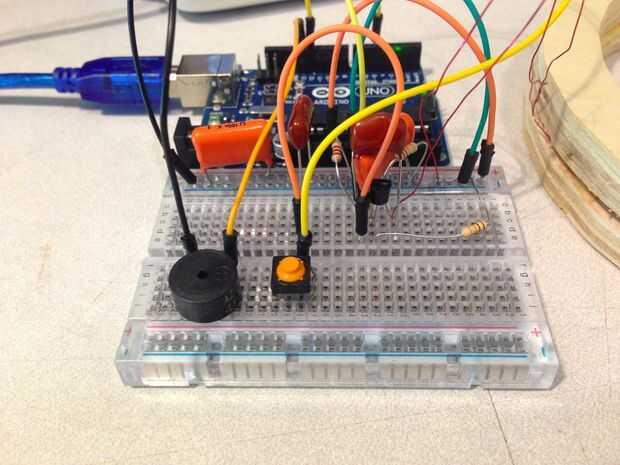

2. puede comenzar a conectar en las partes sin embargo te gusta. Comenzó con el transistor entonces fue a resistencias, condensadores y luego conectar los cables macho/macho de la protoboard y arduino. Y por último, he conectado el interruptor y timbre luego conectar los cables macho/macho y la placa arduino.

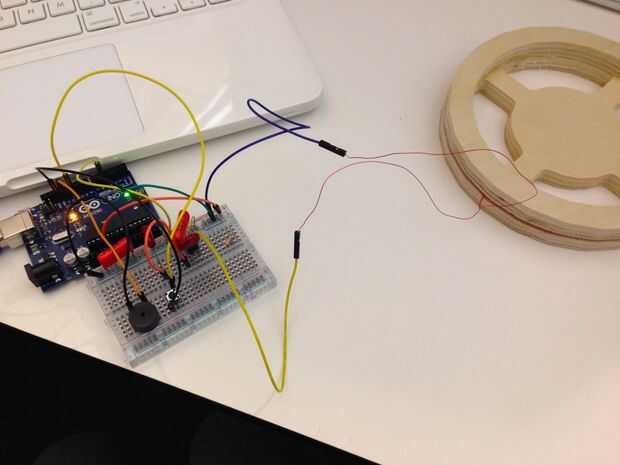

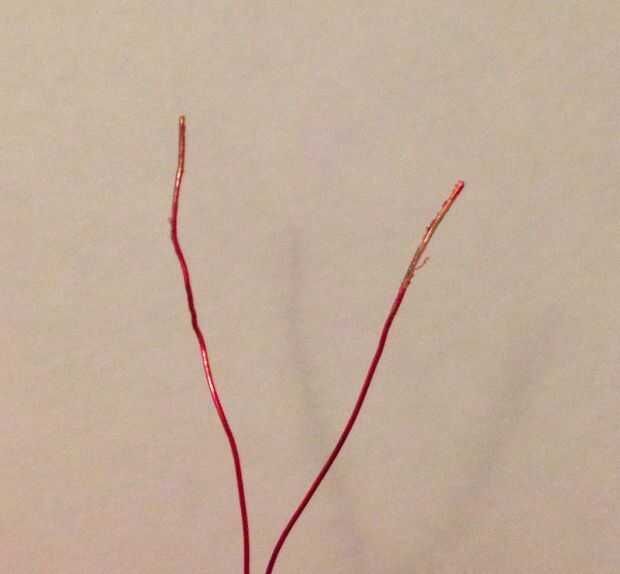

3. una vez tienes el esquema hecho, colocar la bobina. Usted necesitará tomar los extremos del cable extra que fue dejado y raspar de la capa apagado. El cobre debe estar expuesto para obtener una buena conexión. Utilice los cables hembra/macho para conectar la bobina a la protoboard. La parte macho entrará en la protoboard. La parte femenina tendrá el imán cable en él.
4. comprobar que los cables en los pines de la derecha. Tuve un par de mis hilos en el pin mal y pensé que estaba todo desordenado, pero fue sólo este simple error.
5. usted está casi listo para comprobar si funciona ahora. Primero tienes que cargar el código para el arduino. Vaya al paso siguiente para ver el código.
