Arduino: Haciendo un sistema de semáforos (6 / 9 paso)

Paso 6: resistencias

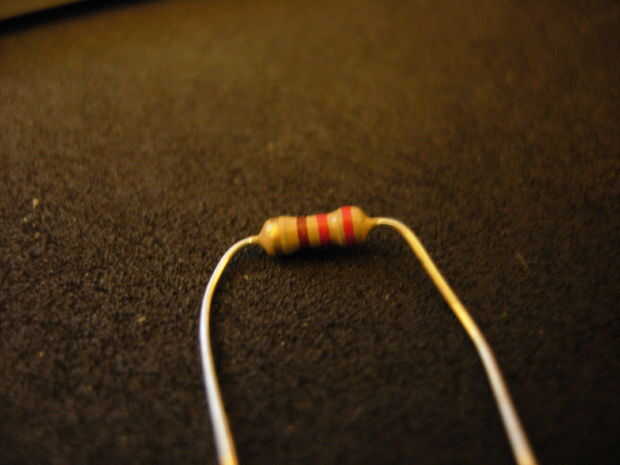

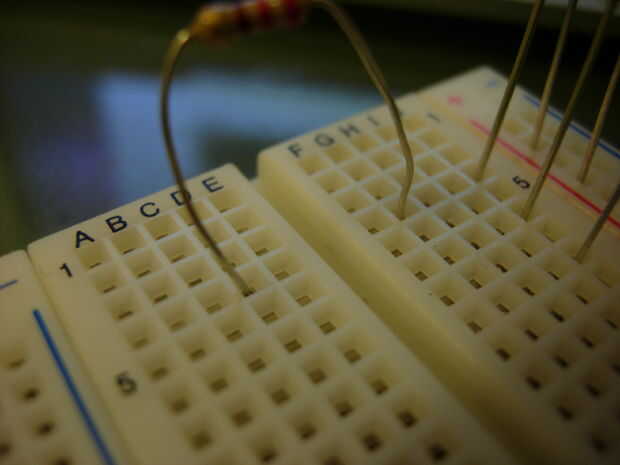

Usando el alambre de resistencias de 220 ohmios de los LEDs a través del divisor de la misma fila en el lado opuesto, (ver imagen 2 º por ejemplo) y la repetición para todos los LEDs.

El blanco LED entre el piezoeléctrico y el botón y añadir también una resistencia a ese LED.

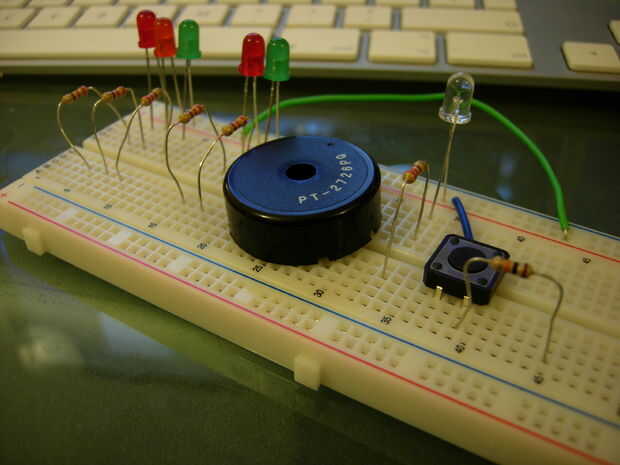

La imagen 3 muestra el resultado final. (note el cable verde no es necesario, a menos que el circuito no funciona como mina, se une a la parte superior la mitad de las tarjetas de energía rieles a la parte inferior la mitad como algunos tableros se dividen).
