Arduino: Haciendo un sistema de semáforos (7 / 9 paso)

Paso 7: cableado

Imágenes de abajo muestran cómo éstos deben cablearse.

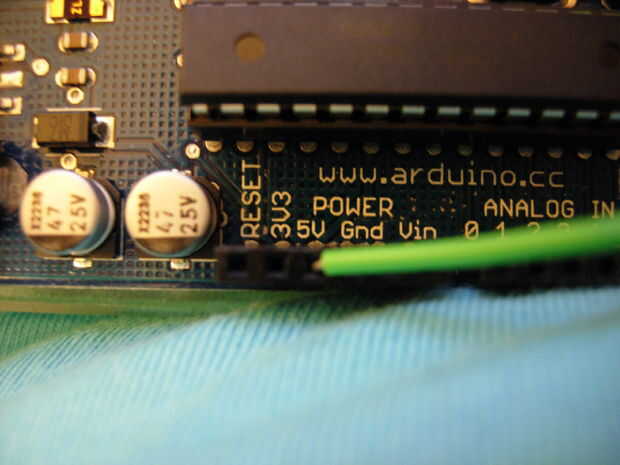

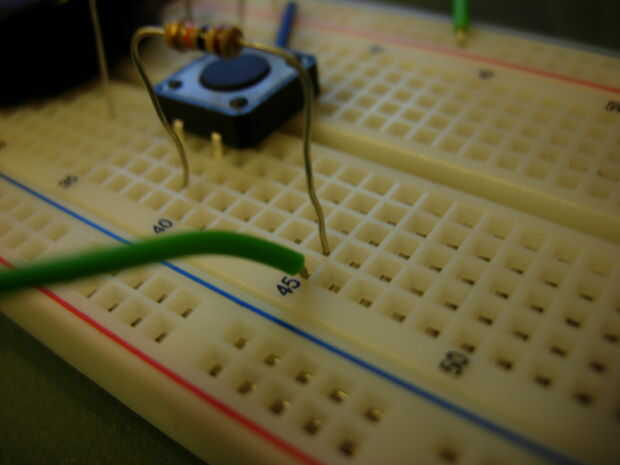

Imágenes 2 y 3: desde la línea de 5v va a la resistencia que colocamos que salen del botón.

Imágenes 4 y 5: el cable verde en el pin GND (tierra) va en el riel rojo que conectados el cátodo de tus LEDs.

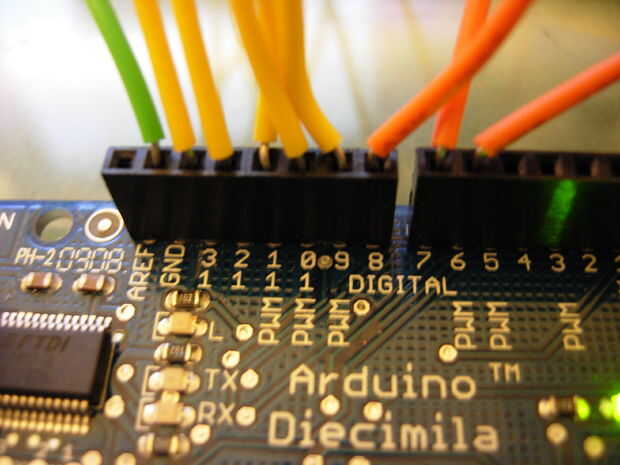

Imagen 6: Los LEDs conectados a su vez del pin 13 a 8 a partir del LED superior trabaja tu camino hacia abajo el tablero de pan. Por esta razón dice que tiene el tablero a la izquierda como usted puede cablear como abajo...

13 o--------o ---/\/\/\/\/\--- ---O---|
12 o--------o ---/\/\/\/\/\--- ---O---|
11 o--------o ---/\/\/\/\/\--- ---O---|
10 o--------o ---/\/\/\/\/\--- ---O---|
09 o--------o ---/\/\/\/\/\--- ---O---|

Imagen 7: Alambre de los cables naranja como antes para el Piezo (pin 8), esperar led (pin 7) y botón (pin 6)

Nota la posición del pin 6 es fundamental que otro sabio el semáforo será lazo constantemente como si se mantiene pulsado el botón.
