Arduino HC-SR04 (con LCD) (2 / 6 paso)

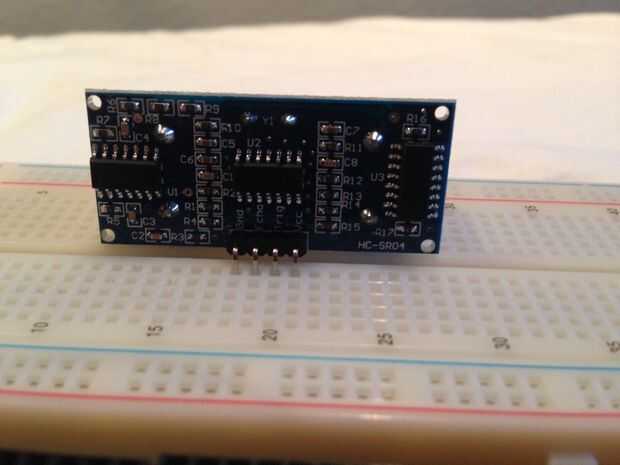

Paso 2: Conexión (sólo HC-SR04)

Lo voy a hacer esto es primera único hilo por HC-SR04. Luego en otro paso agregará al proyecto con la pantalla LCD y añadir un poco del código.

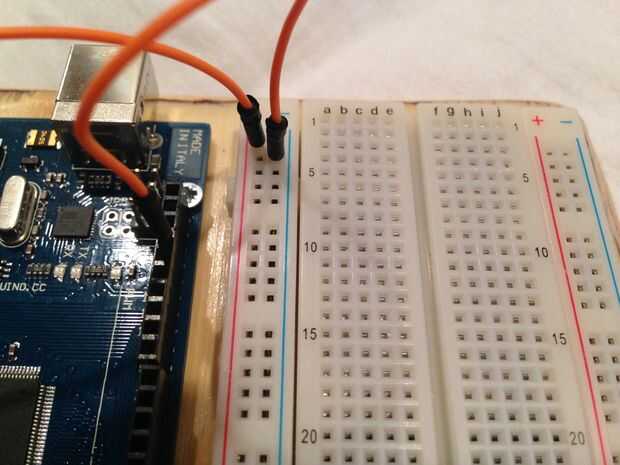

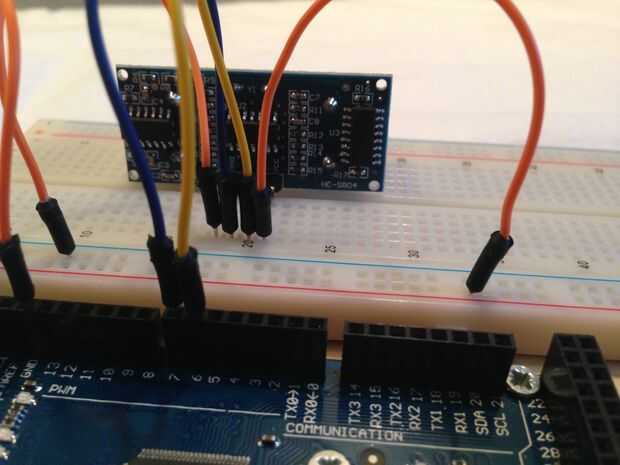

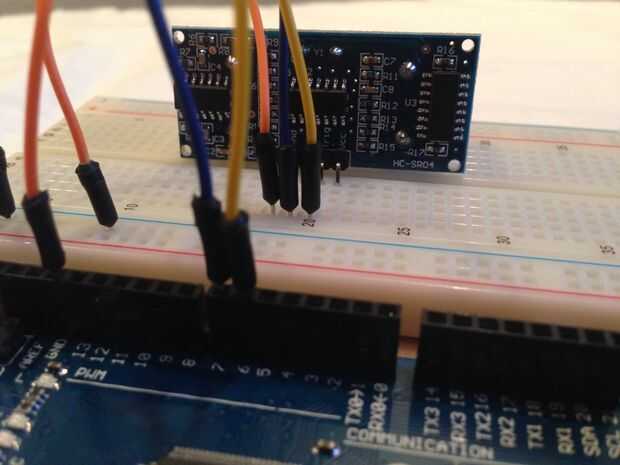

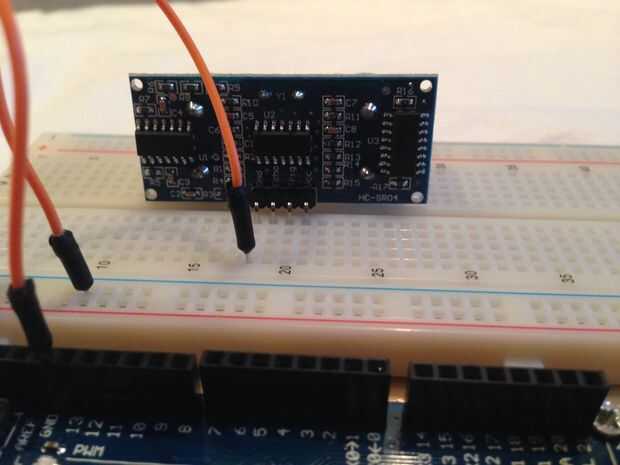

Las conexiones son:


VCC -> Arduino 5V

Echo -> cualquier pin digital, utilicé 7.

Gatillo (Trigger) -> cualquier pin digital, utilicé 6.

GNC -> GND
