Arduino HC-SR04 (con LCD) (4 / 6 paso)

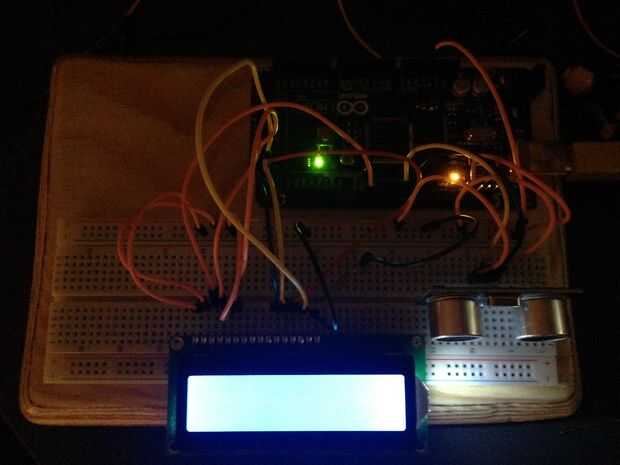

Paso 4: Conexiones con LCD

En lugar de utilizar un potenciómetro para controlar el contraste, conectará pin 3 de pantalla a un pin del nematodo en el arduino, en este caso pin dos de la arduino mega. Estoy usando la arduino mega para todas las conexiones.

Conexiones: (LCD -> ARDUINO)

Pin 1 -> GND

Pin 2 -> VCC

PIN 3 -> pin Arduino 2

Pin 4 -> Arduino pin 33

Pin 5 -> GND

PIN 6 -> Arduino pin 31

PIN 7-10 -> ninguno

PIN 11 -> Arduino pin 22

Pin 12 -> Arduino pin 24

PIN 13 -> Arduino pin 26

PIN 14 -> Arduino pin 28

PIN 15 -> VCC a través del resistor de 220 ohmios.

Pin 16 -> GND
