Arduino: HC-SR04 Sensor ultrasónico (1 / 3 paso)

Paso 1: esquemas de

La HC-SR04 tiene 4 pines: Vcc, trig, eco, toma de tierra.

VCC: voltaje de entrada, conectar a + 5V.

Trig: activar pin, conéctelo a cualquier pin digital.

echo: Eco pin, conéctelo a cualquier pin digital.

GND: tierra, conecte a GND de Arduino.

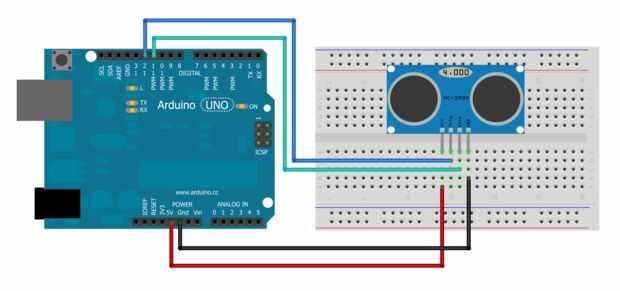

Nota: la figura adjunta muestra los esquemas de este proyecto.
