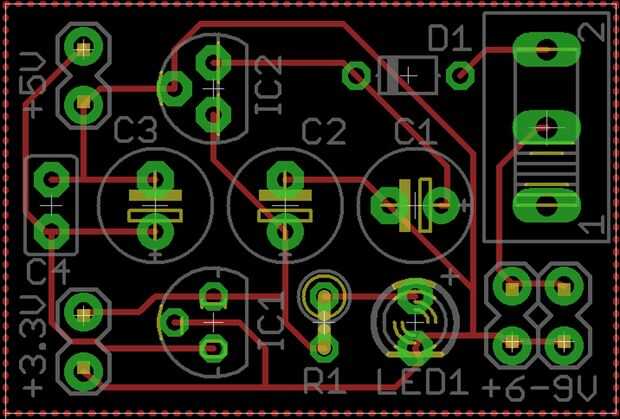

Paso 2: 5V y 3.3V regulador PCB
5V regulador Portable

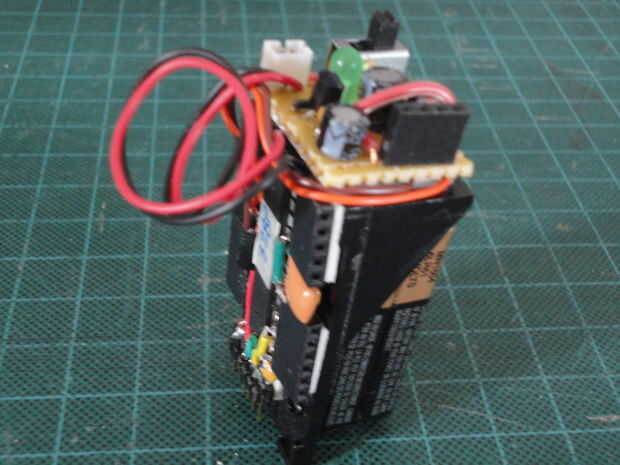

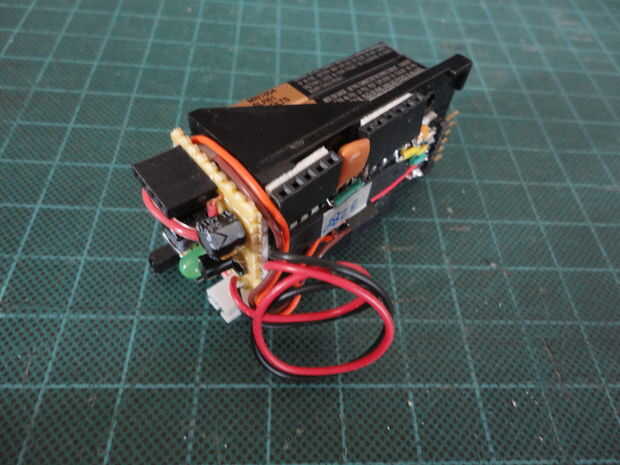

He puesto el circuito en el soporte de la batería de 9V con cinta doble cara espuma.
El circuito era un circuito de lado.

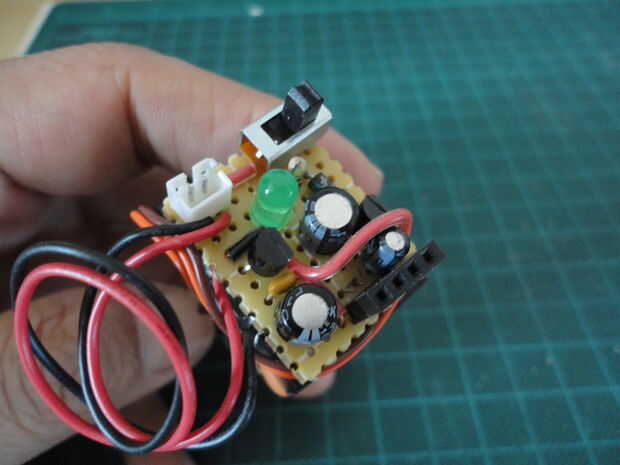

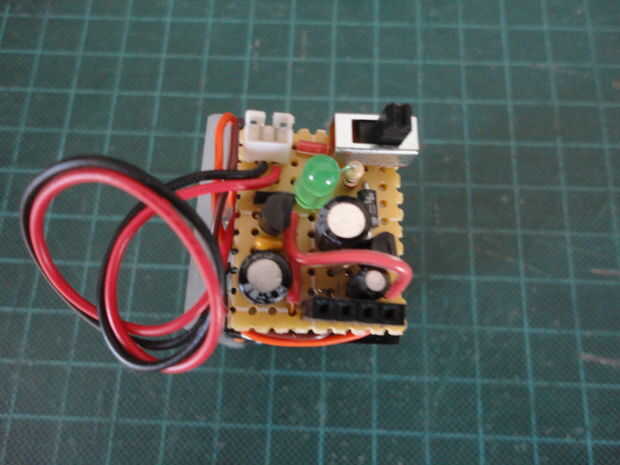

Coloqué los componentes en el lado de soldaduras del tablero del PWB, porque quería utilizar el lado de componentes del PCB para pegarse a la cinta de la espuma y el lugar justo en la parte superior del soporte de la batería de 9V.
Consiste en el regulador de voltaje portátil 5V
Deslice el interruptor
Diodo 1N4001
condensador electrolítico 100uF
condensador electrolítico 10uF
78L 05 regulador de voltaje con el paquete de la a-92
y enchufe hembra 2 pines con cable de conexión
PCB de 5/8" de ancho x 1" de largo.

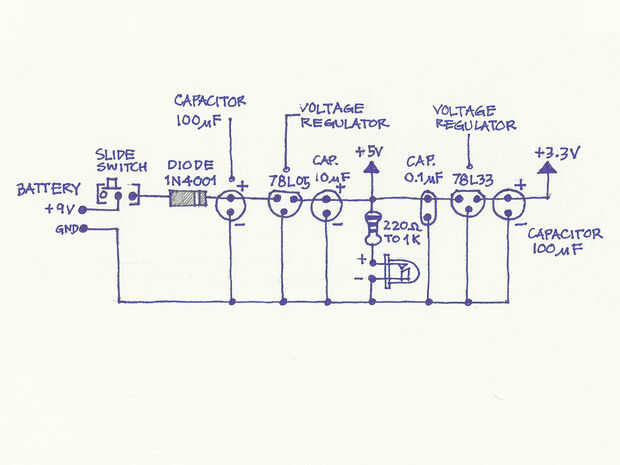

El esquema de este regulador de voltaje de 5V es de mi notebook cuando empecé a aprender electrónica incrustado. Como cuando aprendí en primer lugar por qué añadió el diodo. Porque bloquea la corriente de flujo en la dirección opuesta. Y bloqueará actual de fluir hacia atrás y dañar el sistema si usted accidentalmente conecta la fuente de alimentación la dirección equivocada.
Construido este portátil 5V regulador es muy fácil.
Solo soldar los componentes en función de los esquemas.
Y tener cuidado con la polaridad de los diodos los capacitores.
Para el 78L 05 IC también hay que tener cuidado en la conexión de pernos.
Usé 2 pines zócalo femenino como el conector de alimentación.
