Paso 2: Crear cadenas de LEDs y cables para conectarlos

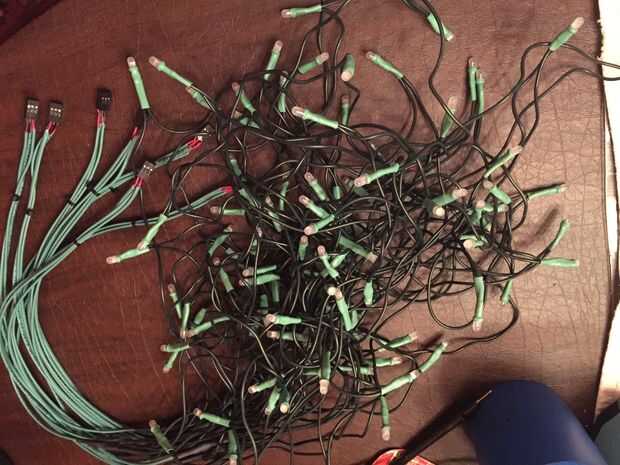

Los LEDs fueron conectados en cadenas pequeñas de 5 a 8 LEDs cada color. Cada uno de los 71 miembros del árbol tiene 3 cuerdas. Uno es de color rojo. Uno es verde y es azul. Los LEDs que utilicé fueron realmente LEDs RGB que había comprado para otro proyecto. Parte de mi trabajo era cortar 2 de los cables de cada LED para que sea un solo color. (No inteligente, no es barato pero decidí usar lo que tenía).
Después de que las cuerdas fueron hechas, coloqué un pequeño trozo de cinta aislante de 3 M (ver tabla para cortar con la cinta previamente en rodajas con un cuchillo para uso) entre los cables de cada LED y un 3/4" pieza de calor tubería de encogimiento sobre la parte inferior de lo LED y los cables.

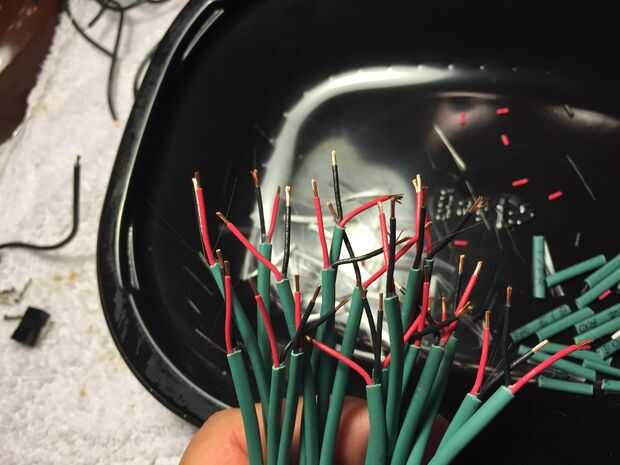

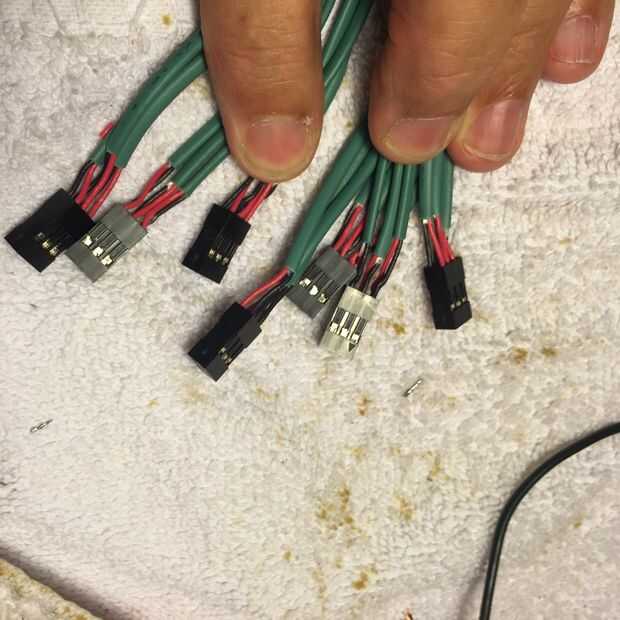

Cada secuencia (loop) del LED está conectado con el extremo de un cable conductor largo 2 de 10 a 20 pulgadas. Tres de estos cables (rojo, verde y azul) se combinan para hacer un cable de la extremidad. Cada uno de los cables de la extremidad se conecta a un conector de 2 x 3 que se utiliza para conectar a 3 canales de un TLC...

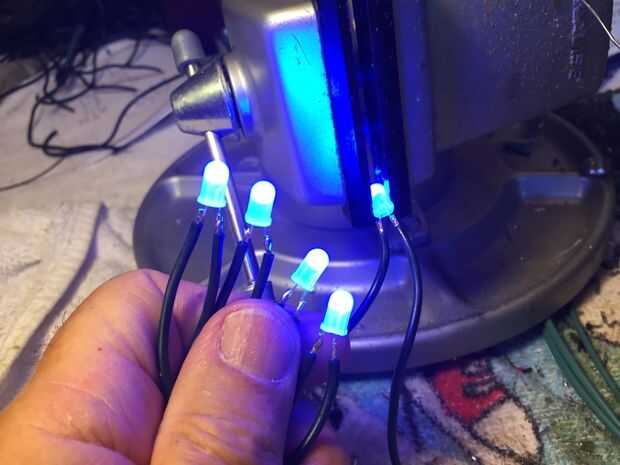

Usé una viejo y confiable, HP variable actual limitada fuente de alimentación para poner a prueba las cuerdas como se hacían. Me sorprendió gratamente encontrar que a pesar de que los LEDs se calientan dos veces (durante la soldadura y la aplicación del tubería del encogimiento del calor) ninguno falló debido al calor.
