Paso 4: El Arduino y TLC5947s

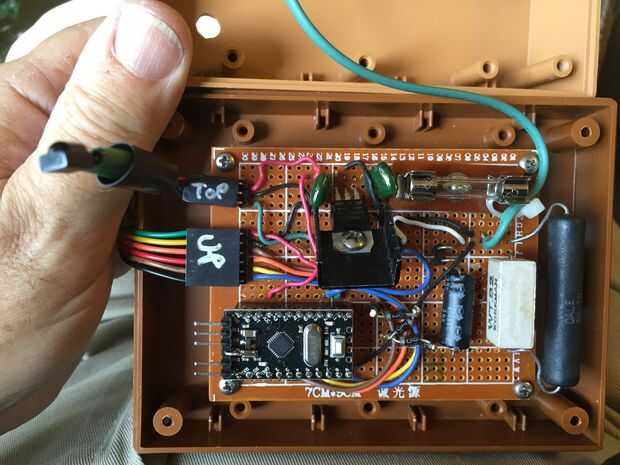

Se muestra el cuadro de proyecto con Arduino, regulador de 5 voltios y otros componentes asociados. Un cable de cinta de 6 alambre conecta el Arduino con el cable al primer TLC.

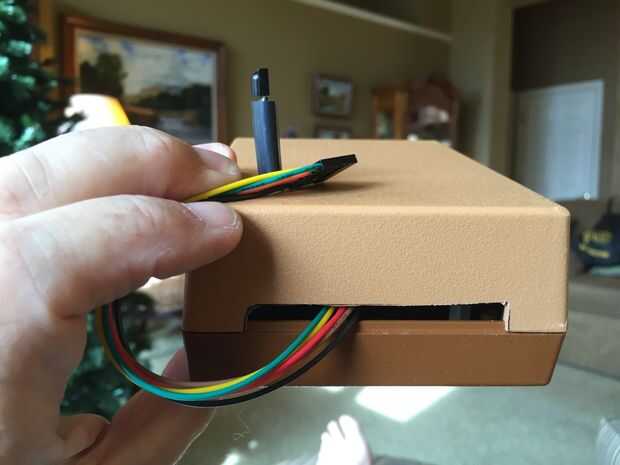

El sensor infrarrojo se muestra a través de la parte superior de la caja. Programar el Arduino para controlar el sistema mediante la introducción de códigos de 2 dígitos. Actualmente tengo unos 24 patrones programados.

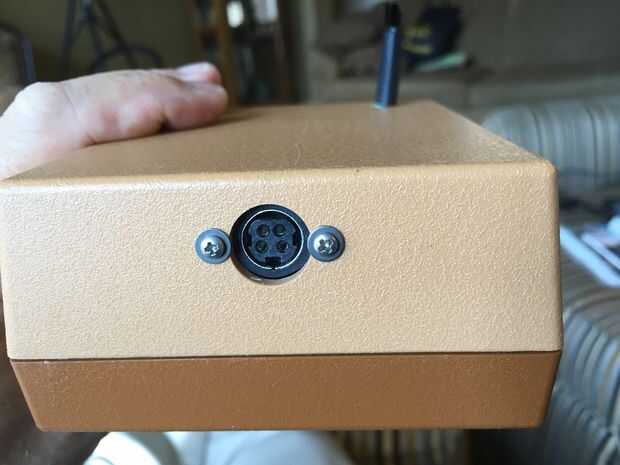

La fuente de alimentación de 30 voltios se conecta al conector que se muestra. Utilicé una fuente de alimentación bien significa OWA-120U-30.
El programa para el árbol ha sido publicado en GitHub en:
