Paso 2: Encontrar las señales adecuadas
Para este proyecto, hacemos uso del RC-interruptor de biblioteca, que se puede encontrar en Github. Por favor, descargar e instalar la biblioteca en el IDE de Arduino a través de croquis > Biblioteca incluyen > Agregar .zip biblioteca.
Ahora, antes de que podemos hacer el Arduino enviar una señal a las tomas de corriente para encender o apagar, necesitamos saber qué se va a enviar. Por lo tanto nos será 'oler' la comunicación entre el mando a distancia y las tomas de corriente. Para ello, asegúrese de que su control remoto y tomas de corriente de trabajo con otros. En mi ejemplo, mi tomas de corriente están conectados a los canales A y B del mando a distancia.

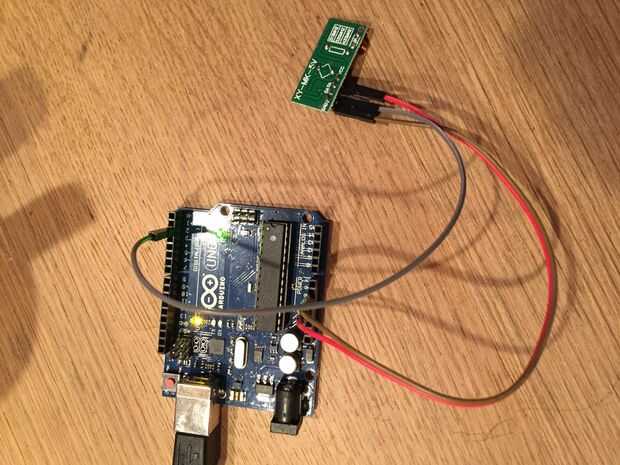

Para capturar la señal, cable del receptor al Arduino como se muestra en la imagen. Esto es:
- VCC de 5V
- GND a GND
- El pin de datos junto a la clavija de tierra al pin Arduino Digital 2
Ahora conectar el Arduino al ordenador y abra el dibujo de ejemplo: archivo > ejemplos > RCSwitch > ReceiveDemo_Simple
Subir el sketch y abra al monitor serie.
Ahora, cuando usted presiona un botón en el control remoto, ver la señal que aparece en el monitor serial! Observe que cada botón (en la A, de A, B, B etc.) tiene su propia señal. Anote estas señales porque los utilizaremos más adelante.

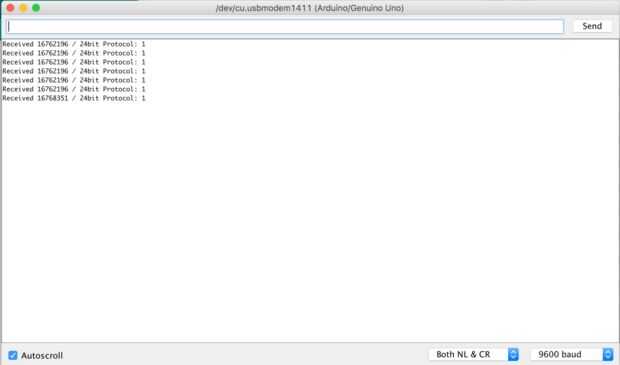

En la captura de pantalla adjunta, verá para mí, para el botón A-en envía el código de 24 bits "16762196" mientras se presiona el botón. Cuando lo liberan, envía el código "16768351". Este último valor que no tienes que salvar.
Encontrar todos los valores para todo el botón que usted está planeando utilizar.
