Arduino Inicio baloncesto aro puntuación sistema de detección conocido como anotador (1 / 10 paso)

Paso 1: Reúna sus herramientas

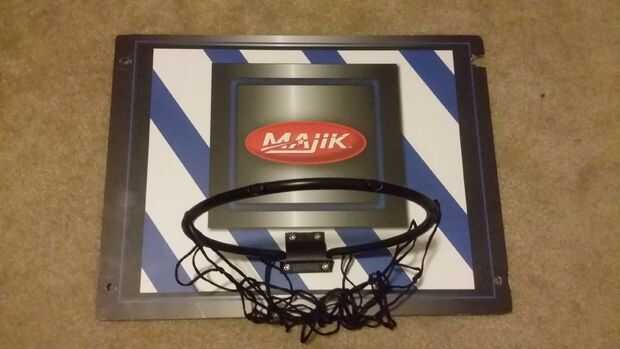

1 x aro de baloncesto cubierta
1 x placa (perfboard sería mejor, hay un montón de conexiones por lo que sería mejor soldar todo junto)
1 x cubierta baloncesto

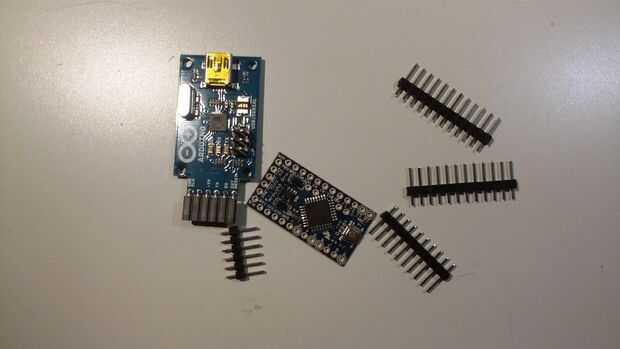

1 x Arduino (usé un Arduino Mini Pro, pero hará cualquier Arduino)
1 batería de x para alimentación externa

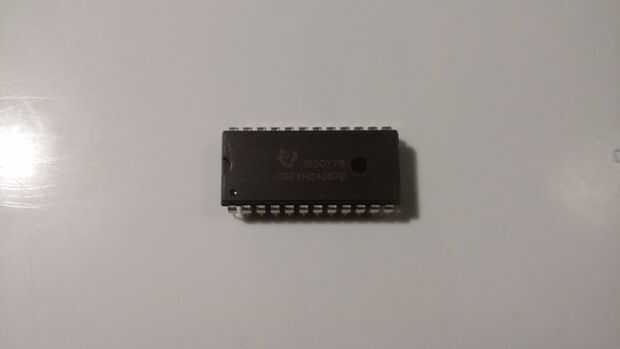

1 x 16 canales multiplexor (utilicé CD74HC4067)
1 x 200 Ohm - resistencia de 1 kOhm

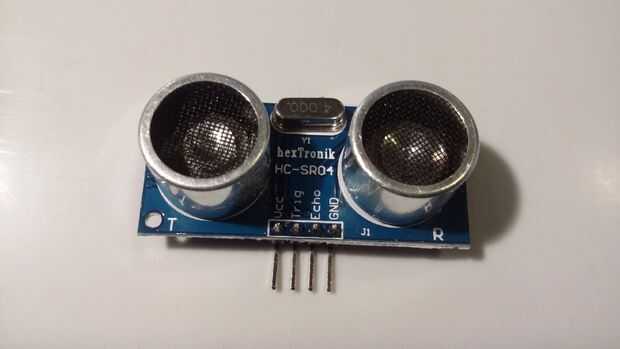

1 x sensor de distancia ultrasónico (utilicé HC-SR04)
28 x LEDs
Montón de alambre

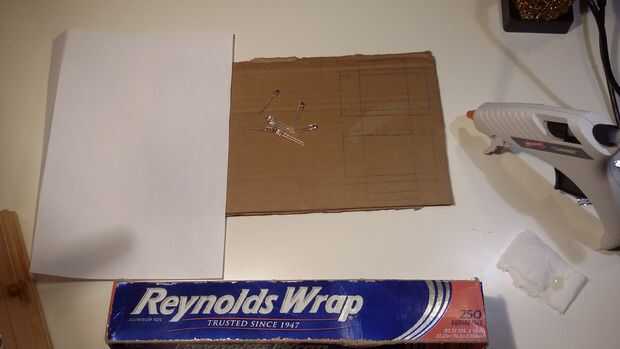

Pegamento caliente

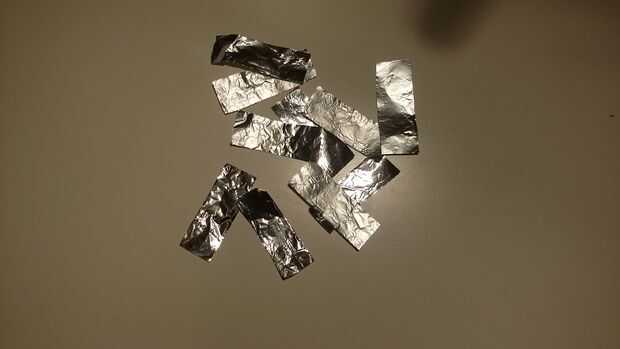

14 pedazos de papel de aluminio
Material adecuado para la placa base

Nota: la tensión de alimentación para el sensor del multiplexor y la distancia son 5 V. Digo esto porque la mayoría de las veces, cuando aplicamos energía externa a la Arduino, es con una pila de 9 V. Sólo asegúrese de que usted está tomando energía de los 5 V pin (o VCC Si utilizas el Mini Pro), no Vin (o primas Si utilizas el Mini Pro).
