Paso 6: Cable para el multiplexor

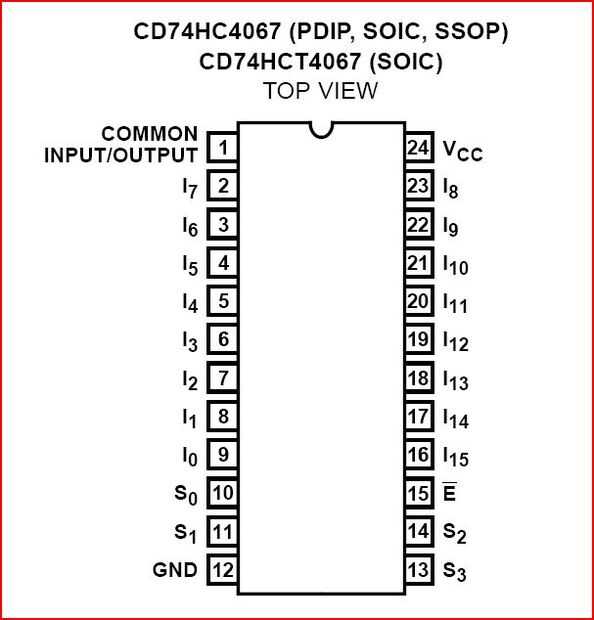

El cableado para el multiplexor es simple. Los pernos del selector S0, S1, S2 y S3 se conectan a los pines digitales 2, 3, 4 y 5 respectivamente. Los pernos del selector determinan qué canal del multiplexor está activo. Además, el pin enable (E) está conectado al pin digital 6. El pin enable, habilita o deshabilita el multiplexor de salida a un canal. Si el pin de activación es alta, se desactiva el multiplexor. Si el pin de activación es baja, se activa el multiplexor. Usted puede ser tentado a dejar este poder sin cables o conexión permanentemente a o tierra, no. De lo contrario, obtendrá una visualización esporádica.
La clavija de entrada común (la señal que se enviará a cada LED en nuestra pantalla de 7 segmentos personalizado), está conectado a nuestro carril de voltaje positivo a través de un resistor. Aviso que cuando armamos los LEDs no puso una resistencia en serie para limitar la corriente. Esto es porque estamos usando un resistor en la clavija de entrada común de multiplexor para el límite de la corriente. Esta manera, sólo necesitamos en resistencia de la pantalla.
