Paso 7: Cableado pantalla de 7 segmentos

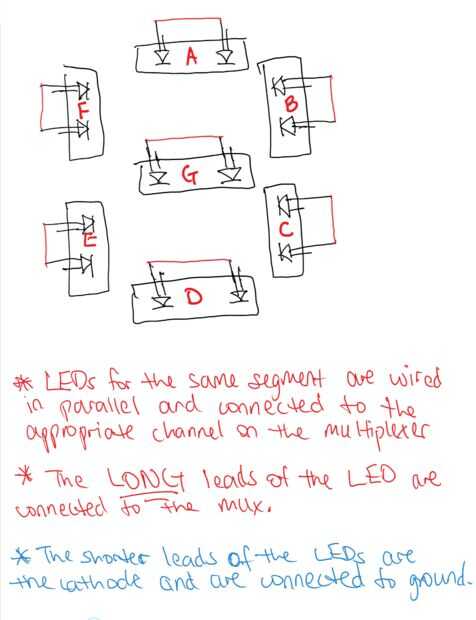

Recuerde, los LEDs que componen un solo segmento están conectados en paralelo. A continuación, Conecte cada segmento a un canal de salida única en el multiplexor. Alambré los segmentos en el orden siguiente: de los diez dígitos, segmentos A-G están conectados a los canales 8-14 (respectivamente) en el multiplexor. Para los dígitos, segmentos A-G están conectados a los canales de 0 a 6 (respectivamente) en el multiplexor. Si cambia estas conexiones por cualquier razón, debe modificar el código.
Recuerde que el pin más largo del LED es el ánodo y el más corto es el cátodo. El ánodo se conectará a la salida del multiplexor y el cátodo se conectarán a tierra. La dirección del flujo de corriente es de ánodo a cátodo.
