ARDUINO interfaces y convertidores para entrada/salida digital/analógica

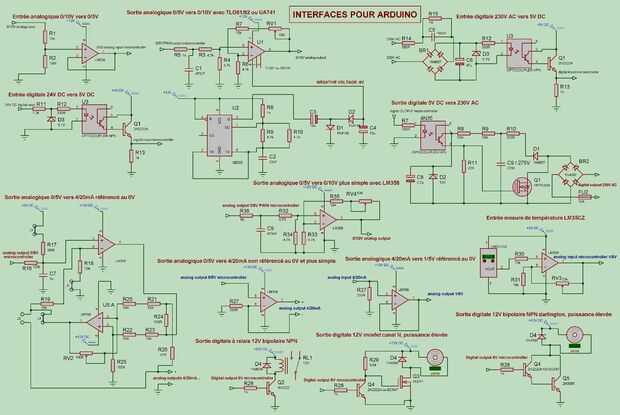

CE schéma réunit toutes les interfaces ou convertisseurs j'utilise avec mes microcontrôleurs pour piloter mes systèmes (gaine de ventilación chauffante régulation de température, portail automatisé, cuatro thermique, carga de monte, estación de pompage, variateur de vitesse, remplace électronique, tapis convoyeur...). Elles sont toutes fonctionnelles et en servicio dans pas mal d'applications.

Les soluciones d'automatisation à base de microcontrôleur sont parmi les moins chers cependant, ces circuitos intégrés fonctionnant generalmente en 5V DC, nécessitent des interfaces pour s'intégrer dans un système automatisé où generalmente en trouve du matériel industriel nécessitant du 24V DC o AC / AC 230V/400V AC / 0-10V / 4-20mA. CES convertisseurs permettent de réaliser les fonctions suivantes:

-platos analogique 0/10V vers 0/5V

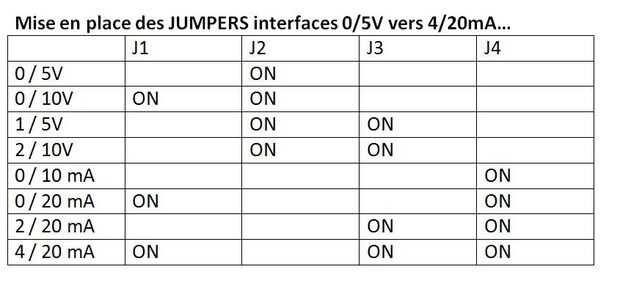

-explotarían analogique 0/5V vers 4/20mA référencée au 0V avec le tableau des cavaliers à presentador

-explotarían analogique 0/5V vers 0/10V no référencée au 0V más simple

-entrada digital 24V DC vers 5V DC

-explotarían analogique vers 0/5V 0/10V à TLO81/82 ou au 741compliqué coche ces circuitos nécessitent une référence de tensión négative fabriquée à l'aide d ' un NE555

-explotarían analogique 0/5V vers 0/10V à LM358 más simple

-explotarían analogique 4/20mA vers 1/5V référencée au 0V

-explotarían digitale 0/5V vers à relais 12V avec transistor bipolaire

-salida digital 0/5V vers MOSFET canal potencia forte N

-explotarían digitale 0/5V vers puissance forte Darlington NPN

-entrada digital 230V AC vers 5V DC

-explotarían digitale 5V DC vers 230V AC

-entrada mesure de température à LM35CAZ

Les salidas analogiques du microcontrôleur sont obtenues en filtrante la PWM par un circuito RC (1K/470nF).

CES convertisseurs sont simples, fonctionnels et peu onéreux.

-----------------------------------------------------------------------------------------------------------------

Son varios esquemas que utilizo para controlar mi sistemas (calentadores, bombas, robots, puertas automáticas, reguladores, inversor...) con arduino microcontrolador famillies. Y realmente funciona!!!!!!

Un sistema con un microcontrolador que controla es muy barato pero estos dispositivos son suministrados bajo 5VDC o menos. Lo que necesitas crear interfaces con conexiones (serie/analógico/digital) con sus sistemas porque sistemas industriales necesitan 24V DC o AC / AC 230V/400V AC / 0-10V / 4-20mA para ser suministrada o controlado. Estos convertidores hacen:

-entrada analógica 0/10V a 0V/5V

-salida analógica 0/5V a 4/20mA con una tierra de referencia a 0V (véase la tabla para el ajuste de personal)
-salida analógica 0/5V a 0/10V con no refence a 0V, más simple

-digital entrada 24V DC a 5V DC

-salida analógica 0/5V a 0/10V con TLO81/82 o UA 741 un poco complicado porque estos IC necesitan un voltaje de fuente negativo con un cableado especial de NE555

-salida analógica 0/5V a 0/10V con LM358 más simple

-salida analógica 4/20mA a 1/5V a tierra referencia a 0V

-salida digital 0/5V a 12V con relé y transistor bipolar

-salida digital 0/5V para control de alta potencia MOSFET canal N

-salida digital 0/5V para control de alta potencia amplificador NPN Darlington

-entrada digital 230V AC a 5V DC

-digital salida de 5V DC a 230V AC

-sensor de temperatura de entrada con LM35CAZ

Salida digital del microcontrolador son filtrada PWM con circuito RC (1K/470nF).

Estos convertidores son simples, baratos, fáciles de hacer y funcionando bien!

ADVERTENCIA! Algunos errores con los rectificadores connectings fijo ahora.
