Arduino intermedio: Entradas y salidas

Continuando con mi introducción a Arduino puesto, irá este Instructable sobre algunos temas un poco más avanzados con Arduino, relativos específicamente a controlar y muchas entradas y salidas. La siguiente clase cubre cómo conectar entradas de Arduino y salidas MIDI.

Lista de partes:

(1 x) Arduino Uno Amazon o usted puede recoger uno en un local de Radioshack

cable del usb (1 x) Amazonía

Protoboard (1 x) (este viene con los cables de puente) Amazonía

cables de puente (1 x) Amazonía

(8 x) LED rojo Digikey C503B-RCN-CW0Z0AA1-ND

resistencias de 220 ohmios (8 x) Digikey CF14JT220RCT-ND

resistor de 10kOhm (1 x) Digikey CF14JT10K0CT-ND

(1 x) tacto botón Digikey 450-1650-ND

(1 x) cambio 595 Registro Digikey 296-1600-5-ND

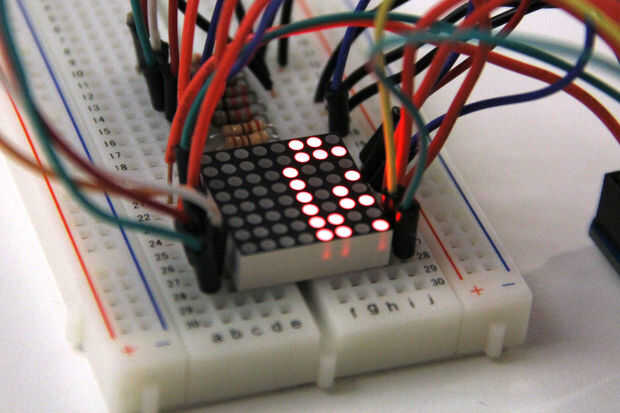

(1 x) matriz de puntos LED rojo Adafruit 454

Etiquetas: Arduino, LED, Principiante, Salida, Intro, Matriz, 74HC595, 595, Shiftout, Multiplex, Cambio de registro, Multiplexación, De entrada, Electrónica digital, Debounce
