Arduino, interruptor del empuje, Debouncing + interrupciones

ya que he empezado a usar el Arduino he encantó. Aunque encontré una cosa muy complicando con el Arduino que no pude averiguar por qué estaba pasando hasta hoy, literalmente hoy. ¿Qué es? Ha conectado un pulsador con un pin de interrupción de Arduino para hacerlo cambiar ciertas variables.

Requiere de la aplicación que estoy trabajando en el uso de 2 botones, cada uno vinculará en un Arduino (como una interrupción) y control de la posición actual del motor. Tengo 6 posiciones que quiero que el motor de.

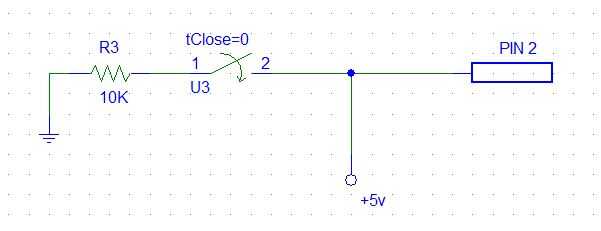

Originalmente configurar mi circuito así:

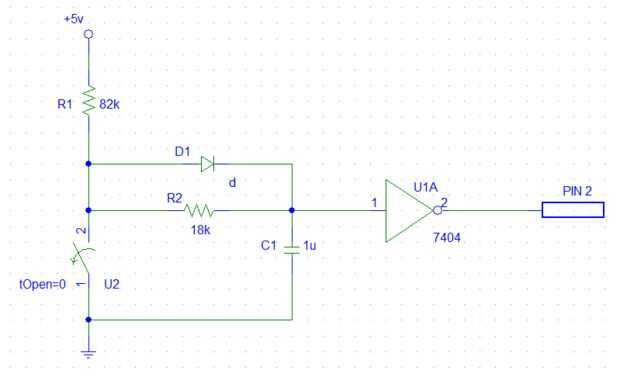

El problema con esta configuración fue cuando presionó el botón de que la interrupción era llamado varias veces e incluso alternar otros botones. ¿Por qué estaba ocurriendo? Es causada de un interruptor que despide retroalimentación. Para solucionar este problema, debe modificar su circuito alrededor de esta manera a continuación:

Lo que esto hizo fue cuando el botón estaba en (= 1) el pasador era alta y sólo a la altura. Nunca rebota alrededor como antes.

-----

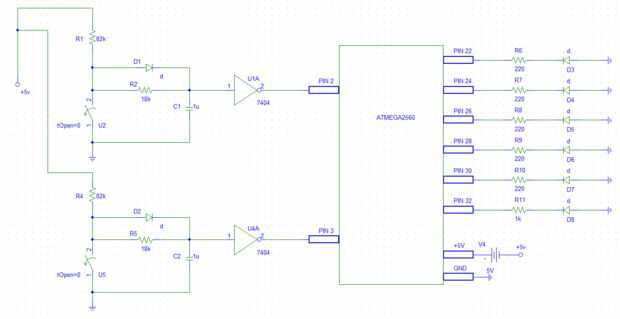

El proyecto que estaba trabajando tenía el siguiente esquema (creado con PSpice 9.1 de estudiante).

La configuración de pines es la siguiente:

• PIN 2 - botón 1 (aumentar la posición de motor)
  • interrupción 0
• PIN 3 - pulsador 2 (disminuye la posición de motor)
  • interrupción 1
• PIN 22 - LED 1 (posición 1)
• PIN 24 - LED 2 (posición 2)
• PIN 26 - LED 3 (posición 3)
• PIN 28 - 4 LED (posición 4)
• PIN 30 - 5 LED (posición 5)
• PIN 32 - LED 6 (posición 6)

Lo que esta aplicación va hacer es inicio apagado en la posición 1 entonces como le botón 1, el LED cambiará basado en la nueva posición. Llamo a estos engranajes de posiciones. Aquí está el Arudino código... es realmente sencillo.

const int led6 = 32;
const int led5 = 30;
const int led4 = 28;
const int led3 = 26;
const int led2 = 24;
const int led1 = 22;
volatile unsigned int current_gear = 1;

espera larga volátil = 3000; 3 segundos
volátil last_change_time largo largo = 0;

void loop()
{
Switch(current_gear)
{
caso 1:
digitalWrite(led1,HIGH);
digitalWrite(led2,LOW);
digitalWrite(led3,LOW);
digitalWrite(led4,LOW);
digitalWrite(led5,LOW);
digitalWrite(led6,LOW);
rotura;
caso 2:
digitalWrite(led1,LOW);
digitalWrite(led2,HIGH);
digitalWrite(led3,LOW);
digitalWrite(led4,LOW);
digitalWrite(led5,LOW);
digitalWrite(led6,LOW);
rotura;
caso 3:
digitalWrite(led1,LOW);
digitalWrite(led2,LOW);
digitalWrite(led3,HIGH);
digitalWrite(led4,LOW);
digitalWrite(led5,LOW);
digitalWrite(led6,LOW);
rotura;
caso 4:
digitalWrite(led1,LOW);
digitalWrite(led2,LOW);
digitalWrite(led3,LOW);
digitalWrite(led4,HIGH);
digitalWrite(led5,LOW);
digitalWrite(led6,LOW);
rotura;
caso 5:
digitalWrite(led1,LOW);
digitalWrite(led2,LOW);
digitalWrite(led3,LOW);
digitalWrite(led4,LOW);
digitalWrite(led5,HIGH);
digitalWrite(led6,LOW);
rotura;
caso 6:
digitalWrite(led1,LOW);
digitalWrite(led2,LOW);
digitalWrite(led3,LOW);
digitalWrite(led4,LOW);
digitalWrite(led5,LOW);
digitalWrite(led6,HIGH);
rotura;
}
}
void setup()
{
Serial.Begin(9600);
pinMode(led1,OUTPUT);
pinMode(led2,OUTPUT);
pinMode(led3,OUTPUT);
pinMode(led4,OUTPUT);
pinMode(led5,OUTPUT);
pinMode(led6,OUTPUT);
attachInterrupt(0,up,RISING); pin digital 2 / / hasta
attachInterrupt(1,down,RISING); pin digital 3 / / abajo
}

up() vacío
{
Serial.println ("---ir---");
Serial.Print ("hora actual -");
Serial.println(Millis());
Serial.Print ("último cambiar el tiempo -");
Serial.println((Long) last_change_time);
int diferencia = millis ()-last_change_time;
Serial.Print ("diferencia -");
Diferencia de serial.println((Long));
¿Serial.Print ("en el umbral? - ");
Si (diferencia > tiempo de espera de || last_change_time == 0)
{
Serial.println("Yes");
}
otra cosa
{
Serial.println("no");
}
Serial.Print ("engranaje anterior =");
Serial.println(current_gear);
Si ((current_gear > 0 & & ((millis()-last_change_time)>timeout)) || last_change_time == 0)
{
Si (current_gear < = 5 & & current_gear! = 6)
{
current_gear ++;
last_change_time = millis();
}
}
Serial.Print ("engranaje nuevo =");
Serial.println(current_gear);
Delay(150);
}
void down()
{
Serial.println ("---ir---");
Serial.Print ("hora actual -");
Serial.println(Millis());
Serial.Print ("último cambiar el tiempo -");
Serial.println((Long) last_change_time);
int diferencia = millis ()-last_change_time;
Serial.Print ("diferencia -");
Diferencia de serial.println((Long));
¿Serial.Print ("en el umbral? - ");
if(Difference > timeout)
{
Serial.println("Yes");
}
otra cosa
{
Serial.println("no");
}
Serial.Print ("engranaje anterior =");
Serial.println(current_gear);
Si (current_gear > 0 & & ((millis()-last_change_time)>timeout))
{
int tempGear = current_gear - 1;
Si (tempGear! = 0)
{
current_gear--;
last_change_time = millis();
}
}
Serial.Print ("engranaje nuevo =");
Serial.println(current_gear);
Delay(150);
}

Ahí lo tienen, un interruptor debouncer que funcionará en cualquier caso. Este tutorial fue modificado para requisitos particulares específicamente para el Arduino! ¡ Disfrute!
