Arduino intervalómetro para Nikon D40 (1 / 5 paso)

Paso 1: Conecte su pantalla de LCD y componentes

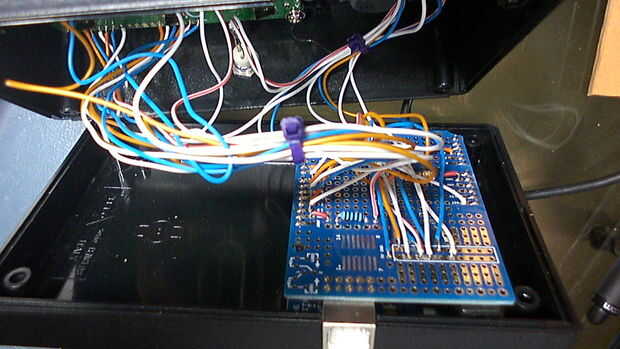

-En primer lugar, usted necesita conectar el LCD a Arduino / Protoshield. Hay varios tutoriales sobre este tema, un ejemplo:

http://www.Ladyada.net/Learn/LCD/charlcd.html

-Conectar un potenciómetro en pin 3 de la pantalla como como se puede ver en el tutorial anterior para tener el control de contraste, el otro potenciómetro es necesario conectarse al pin analógico A2 de Arduino, la utilizaremos para leer una entrada analógica 0-1023 para transformar en el intervalo elegido en el sketch de Arduino.

-Conecte el interruptor de encendido/apagado al pin 15 de pantalla, esto es para apagar una luz de fondo a pie de energía de la batería (mi timelapse son unas 5 h de tiro de cámara)

-Conectar otro switch que se utiliza a fuente de alimentación. Poder puede elegir otro método para suministrar, conexión directa de USB si estás cerca de la cámara, una de 9V conectado a Arduino.
Mis metas ahora es realizar una fuente de alimentación como muestra de este útil instructables:

-Conectar un micro botón y una resistencia al pin Arduino restaurarán para llevar a cabo el comando.

-En fin conectarse en IR LED resistencia del pin 13 y uno (100 ohm)
