Paso 1: Lo que necesitará
Este intervalómetro le permite establecer un intervalo entre 2 y 90 segundos o minutos y mantenerse en un estado de bajo consumo en el medio para ahorrar batería. No he podido vaciar la batería todavía, pero debe funcionar durante un tiempo muy largo en una carga. Estas son las partes:

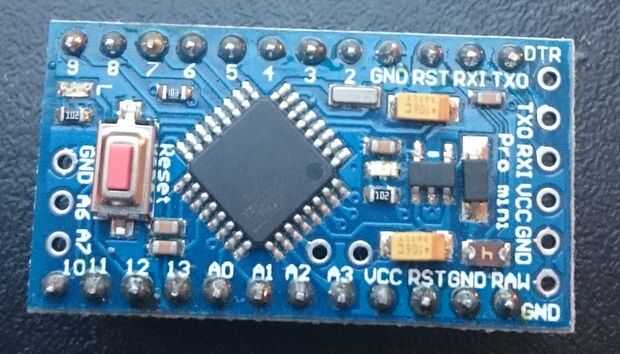

Arduino Pro Mini: Tengo un 3.3V / versión 8 MHz desde que quité el regulador y LEDs con unos alicates pequeños para ahorrar energía, pero esto no es estrictamente necesario. El Arduino se ejecutará directamente desde una LiPo 1S.

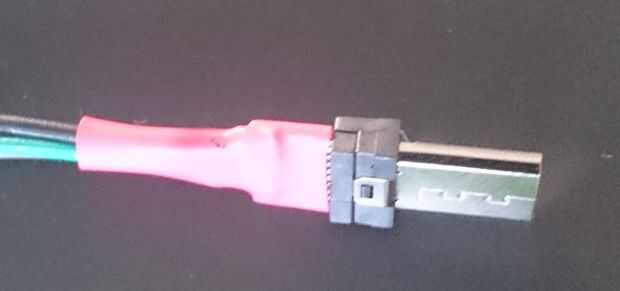

Conector multipuerto de Sony:esta pieza es crucial si usted quiere hacer un Sony con cable remoto, pero es algo caro y difícil de la fuente. Yo tengo la mía de Móvil X Copter, o usted podría buscar un cable selectora. Si va a crear esto para otra DSLR, no necesita el conector propietario de Sony y un jack estándar de 2,5 mm generalmente puede reemplazar esta parte.

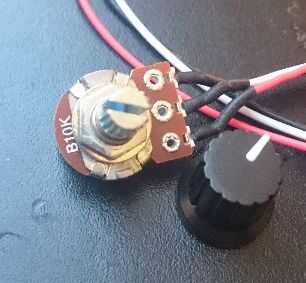

Una olla:para establecer el intervalo de tiempo deseado. El valor no es tan importante, he usado 10k Ohm.

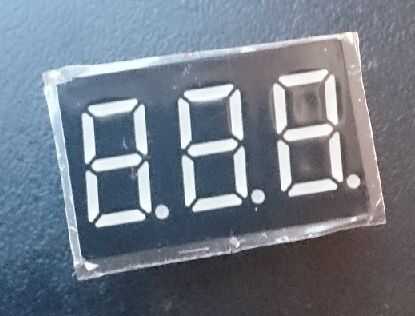

pantalla LED de 7 segmentos: te muestra lo que será su intervalo. Debe obtener al menos dos segmentos de 7 (o una doble), pero he utilizado un módulo triple para poder mostrar un poco más de información. Ánodo/cátodo común y el color no importan.

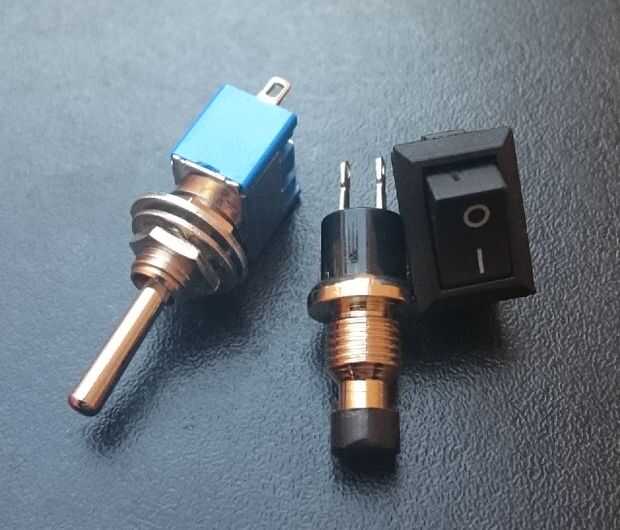

Interruptores: para encender e iniciar el intervalómetro, así como uno para seleccionar intervalos de segundos/minutos. Usé un rockero, un empuje de botón momentario y un interruptor de palanca SPDT respectivamente.

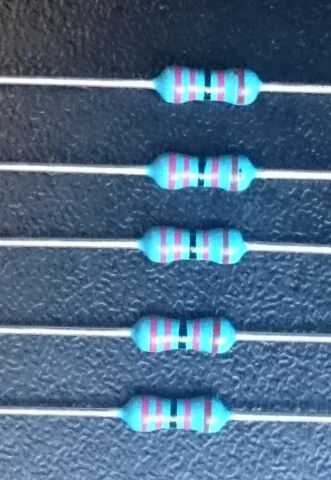

Resistencias: impedir que queme su LED de 7 segmentos. 150 Ohm (x 7) van a hacer también unos 20k Ohm para pull-up/pull-down.

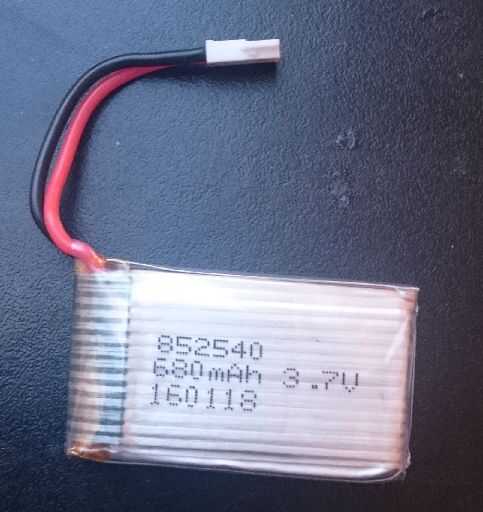

LiPo 1S: que potencia el proyecto. Usé dos células 680mAh paralelamente como tenía espacio en mi caja.

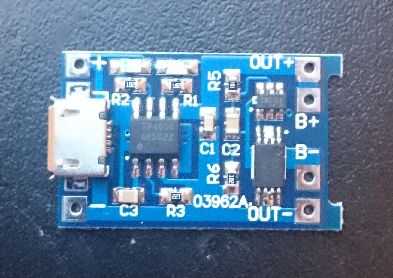

Junta de cargador de LiPo: le permite cargar la batería vía USB de 5V de alimentación.

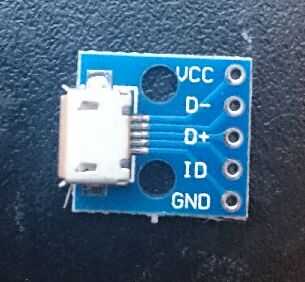

Junta de arranque de micro-USB: conecta el intervalómetro para la cámara y una fuente de energía para recargar la batería.

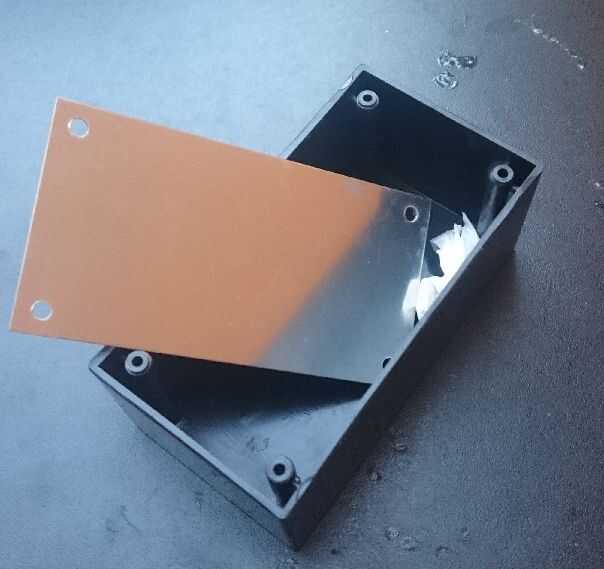

Gabinete: una bonita caja para poner todo en. Usé una 3 "x 2" x 1 "caja que era un firme ajuste.
