Paso 2: Conecte el conector multipuerto

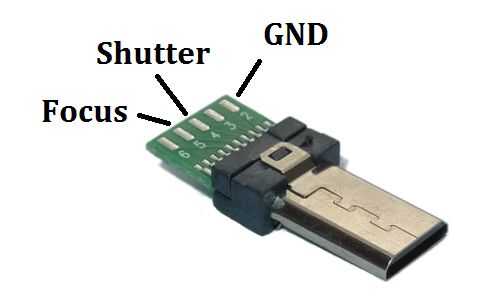

Para hacer que la cámara tome una fotografía, vamos a tener que sacar el foco y el cable de obturador a tierra. Por lo tanto, son las 3 conexiones más importantes, y son en pin 5 pin 4 y pin 2 del conector multipuerto respectivamente.

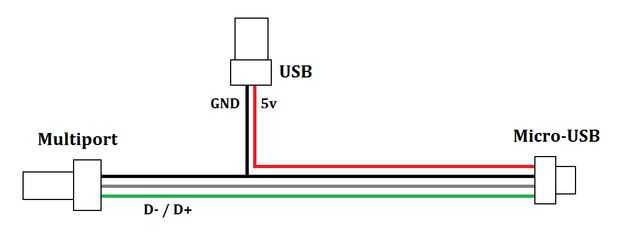

Empalmar estas conexiones en un cable de USB a Micro USB común como se muestra arriba, donde cables de alimentación y tierra permanecer conectada a la clavija USB, sino las líneas de datos (verdes y blanco) a los pines multipuertos 4 y 5 junto con la tierra. La ventaja de esta configuración es que usted puede usar este cable para controlar la cámara y para cargar el intervalómetro (al mismo tiempo), pero como tiene una forma de conseguir los 3 pernos de su Multiport para el Arduino va a funcionar.
Como nota, hay 2 conexiones más interesantes del conector multipuerto pero no despegarlos por defecto: pin 1 (el pin poco superior por encima del suelo) es "ON/OFF" y pondrán su cámara dentro y fuera del sueño cuando se tiró al suelo. PIN 15 (clavija pequeña abajo en la foto) es 'LANC_DC' y debe ser capaz de suministrar 3.1V energía. Podría provocar que el medidor de batería independiente, aunque no he probado esto.
