Paso 3: Conecte la batería y el cargador

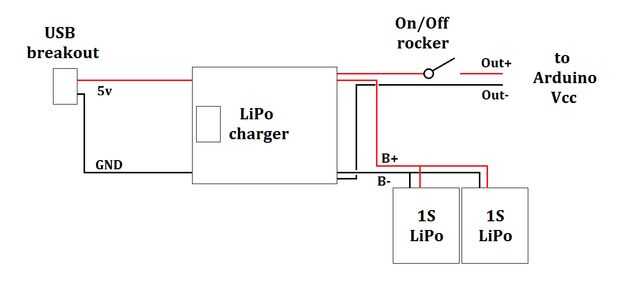

A continuación, nos encargamos de alimentar a nuestro proyecto. Conectar los desgloses del USB de 5V (Vcc) y toma de tierra para las entradas de la placa del cargador y la batería de los bornes B + y B en el otro lado. Si no tienes un tablero con circuito de protección sólo tendrás un conjunto de terminales de salida que conecta la batería y el Arduino. No recomiendo usar células sin protección en ese caso, como no es posible real para verificar el nivel de la batería una vez que todo está reunido.
Por último, ejecutar algunos cables de los terminales de salida del tablero de cargador hacia su Arduino. Puse un interruptor para encender el medidor encendido.
