Paso 4: Conecte el Arduino

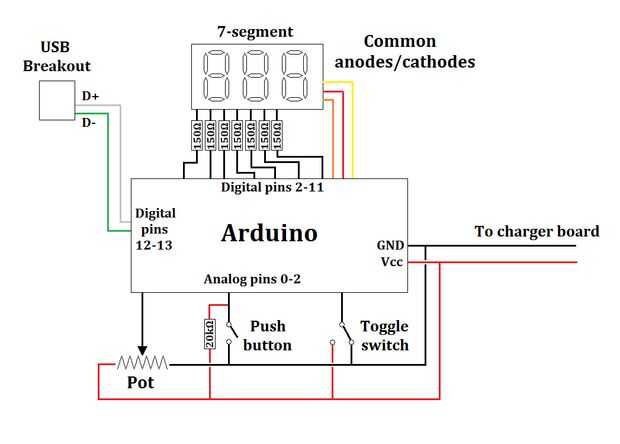

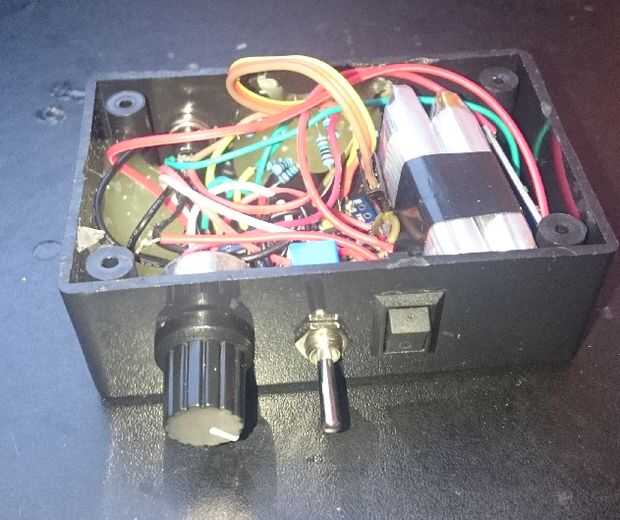

Ahora llegamos al corazón de todo: enlace a Arduino. No importa que tanto lo que pasa cuando, como etiquetarlos correctamente en el código más tarde. Lo único que es absolutamente necesario un pin analógico para es el potenciómetro. También, me enteré de la manera dura que A6 y A7 pueden utilizarse como insumos, por lo que sólo se pueden usar estos pines para los interruptores.
En primer lugar, Vcc y tierra deben conectarse a la LiPo correspondiente junta cargador salidas.
Conectar los LEDs de 7 segmentos a través de una resistencia de 150 Ohm cada a algunos pines digitales del Arduino. Lo mismo para los ánodos comunes (o cátodos).
Conecte las líneas de datos de arranque USB a los pines digitales también. Estos son los que van a los pines de enfoque/obturador mediante su conector multipuerto.
Luego vienen los interruptores: el primero es para seleccionar intervalos de segundo o minutos. En esta compilación he utilizado un interruptor SPDT con una pierna atada a Vcc, a la tierra y el común a un pin analógico o digital.
El botón de pulsación momentánea puede utilizarse para iniciar el lapso de tiempo, usted puede conectar un pin analógico o digital a GND a través de este interruptor. También he añadido un 20 k Ohm pull-up resistor aquí, pero se puede utilizar en el Arduino sí mismo.
Por último, el potenciómetro debe conectarse con una pierna a Vcc, una pierna a la tierra y su medio de la pierna a un pin analógico en el Arduino para crear un divisor de voltaje variable.
