Paso 4: Montar las piezas

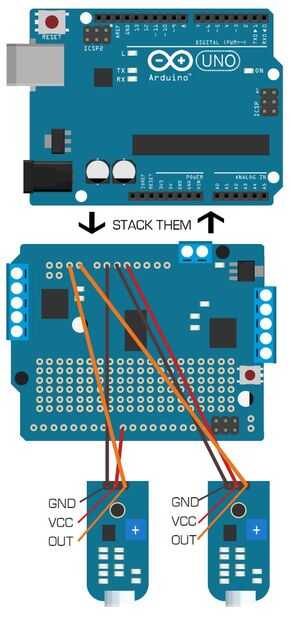

Pila de la placa Arduino con el escudo del motor. Conectar dos sensores de sonido de micrófono para el escudo del motor mediante puente de alambre.
El sensor de sonido mircophone tiene tres pines: VCC, GND y la. Es el perno de la señal GND es el conector de tierra y VCC es el pin de alimentación. Conectar a Puerto A0 y A1 del escudo. Conectar VCC y GND a los 5V y GND puerto del escudo en consecuencia. Puesto que hay solamente un puerto VCC en el escudo. Conectar el otro al Pin 7. Y programa escribirá Pin 7 para alimentar el sensor. (Nombre de pin está impreso en el lado de la placa arduino)
Sensores de sonido a la base usando una pinza de clip. Asegúrese de que los sensores van en los lados correspondientes. (izquierdo, derecho)
