Paso 1: Preparación y materiales de la lista
Los materiales utilizados en este proyecto son bastante pocos.
Se necesita:
- revestido de cobre de cara solo 1 x 40 x 53,5 mm placa de circuito (FR4)
- 12 x cabezales de perno (cortadas en los pernos 2, 4 y 6)
- zócalo DIL de 1 x 8 pin
- resistencias de 3 x 220 ohmios
- 3 x 3mm LED (verde, rojo y azul)
He usado a la transferencia de toner y ácido etch técnica para hacer el tablero, pero puede utilizar cualquier método que mejor adapte a tus habilidades y presupuesto.

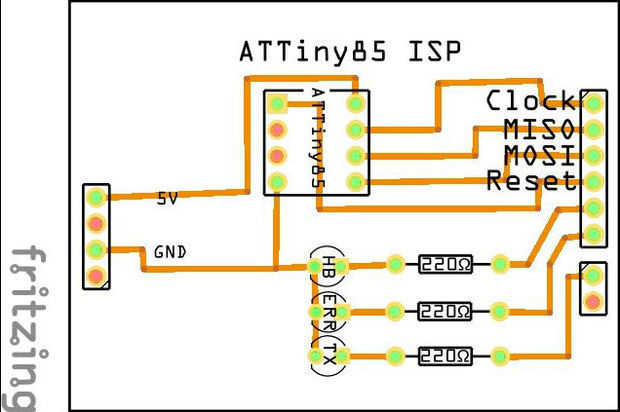

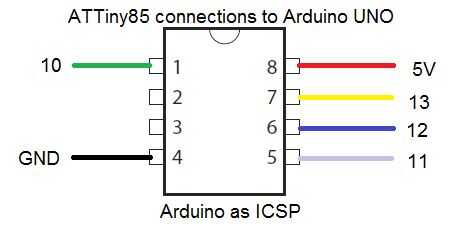

Usted también necesitará un programa de diseño de circuito para dibujar el circuito. Utilizar la herramienta de diseñador de Fritzing gratis, es genial, tiene los componentes que necesito, es fácil de usar y es gratis (¿mencioné que es gratis?).
Método de transferencia de tóner (abreviado)
El método de transferencia de toner es simplemente de fundir el toner de una impresión láser sobre el cobre de la placa de circuito. El toner actúa como un ácido resiste, lo que significa que cuando la placa se sumerge en ácido, el cobre que no tiene la resistencia, se ser grabado al agua fuerte lejos por el ácido.
- Diseño de su circuito
- Imprimir tu diseño en papel normal con una impresora láser
- Transferir la imagen sobre el cobre con un hierro caliente (durante 3-4 minutos)
- Limpie el tablero revestido de cobre. Mientras que el cobre está todavía caliente, colóquelo en un baño de agua caliente. Desprenda el papel y frotar el residuo de papel de la junta con los dedos.
Método de grabado ácido (abreviado)
En realidad, hay un montón de ellos... aquí está la receta que yo uso.
- peróxido de hidrógeno de 2 piezas
- 1 parte de ácido clorhídrico
Tenga a mano un baño de agua salada, el agua salado debe ser una solución salina de 100%, lo que significa que no puede disolver más sal en el agua. La solución salina se utiliza para neutralizar cualquier ácido que llega donde no. Debería, por supuesto, utilizar guantes de goma y protección ocular al menos. Ácido es una sustancia peligrosa.
También, cuando haces tu grabado, hacerlo en algún lugar que tenga buena ventilación, el proceso de producción libera gases tóxicos y pueden ser perjudiciales.
También... no niños, no mascotas, no hay distracciones... accidentes pueden suceder.
Recuperar suficiente reactivo para mi trabajo. No tiene una buena vida útil y no me gusta ser derrochador. Además, limita la cantidad de ácido estoy jugando con los límites de los posibles resultados de un accidente. Como regla general, tiendo a mezclar aproximadamente 1/3 de una taza de grabador para un trabajo de este tamaño. También tengo un par de trabajos listos para que puedo usar el ácido etch todos a la vez. Planificación ;) Usar un contenedor de mantequilla (bien limpia) o envase de helado para mi baño de ácido.
Sumerja el PCB en el grabado de pistas ácido y suavemente incline el baño de ida y vuelta de izquierda a derecha de la conmutación para adelante y hacia atrás (teniendo cuidado de que el ácido no chapotee fuera del contenedor). Agitar el baño ácido hace le el trabajo más rápido mediante la eliminación de las partículas al ácido en la solución. Si no agita, que aún funciona, sólo tarda más tiempo.
El cobre se oscurezca y luego poco a poco se desvanecen desde el tablero del forro. Usando el método de agitación, esto es visible, utilizando el método de agitación no... 3 a 4 veces más.
Cuando el cobre se haya disuelto del tablero, sacarlo y sumergirlo en la solución salina. Una inmersión rápida y en swish. A continuación, ejecute el PCB bajo agua corriente. El ácido seguirá grabado la junta después de haber eliminado del baño, es importante limpiar el ácido de la placa.
