Arduino ISP a ATTiny85 (2 / 7 paso)

Paso 2: Tablero de pan lo

Lo primero que quieres hacer es probar el cableado. Esto es bastante simple, realmente.

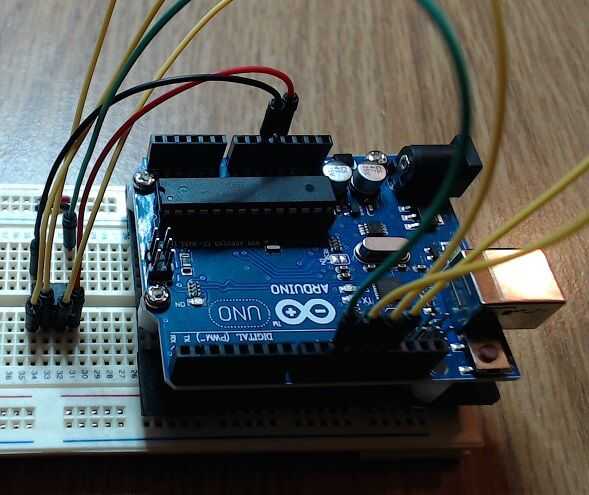

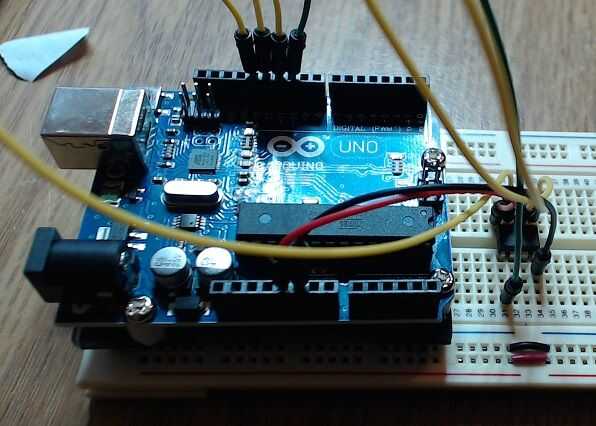

Enchufe el ATTiny85 en un protoboard, un tamaño medio hará bien.

Si abre el IDE de Arduino y luego haga clic en File -> ejemplos -> ArduinoISP, el bosquejo de ArduinoISP se carga en el IDE. Es muy útil ya que le dice cómo conectar Arduino a la ATTiny85 (también para el Mega 1280 y 2560, si así lo quieren).

Arduino Uno ATTiny85 conexiones

  • 5V de Arduino conecta a ATTiny85 Pin 8 (Vcc)
  • Arduino GND se conecta a ATTiny85 Pin 4 (GND)
  • Pin 13 de Arduino conecta a ATTiny85 Pin 8 (SCK)
  • 12 pines de Arduino conecta a ATTiny85 Pin 7 (MISO)
  • 11 pines de Arduino conecta a ATTiny85 Pin 6 (MOSI)
  • Arduino Pin 10 se conecta a ATTiny85 Pin 1 (Reset del esclavo)

Eso es todo de las conexiones de la ONU a la ATTiny85.
