Paso 7: Programa tu ATTiny85

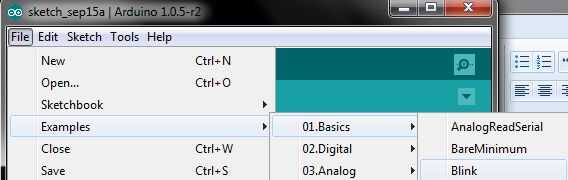

En el IDE de Arduino, abrir el bosquejo de blink (archivo > ejemplos > 01. Conceptos básicos > Blink)
Cambiar el pin en el bosquejo al pin 0.
El bosquejo de ejemplo utiliza el pin 13 y, ya que el ATTiny85 no tiene uno, tenemos que utilizar un pin compatible. Pin 0 va a hacer muy bien.
Tiene que decir el IDE que el ATTiny85 el tablero seleccionando Herramientas > Tableros > ATTiny85 (reloj interno de 1MHz)
A continuación, necesita al IDE que está utilizando ArduinoISP como programador seleccionando Herramientas > Programador > Arduino como ISP
Asegúrese de que tiene un chip ATTiny85 (orientado correctamente) en el DIL en su tabla.
Verificar el bosquejo (Sketch > verificar/carga)
Subir el boceto (archivo > cargar usando programador)
Su LED azul debe oscilar como el programa que se cargue el ATTiny85.

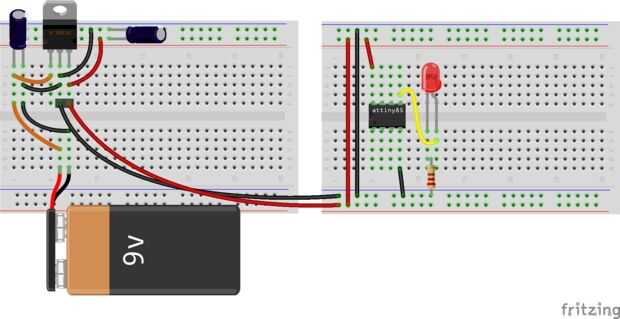

Conecte su ATTiny85 programado según la imagen de arriba del tablero. Si no tienes el regulador de 5V, simplemente conectar los 5V y GND en el UNO a la protoboard para proporcionarle energía. Cuando depende de la potencia y sus componentes son breadboarded, su LED debe parpadear como poco la luz intermitente que es.
