Paso 16: Circuito de matriz de LED de MAX7219

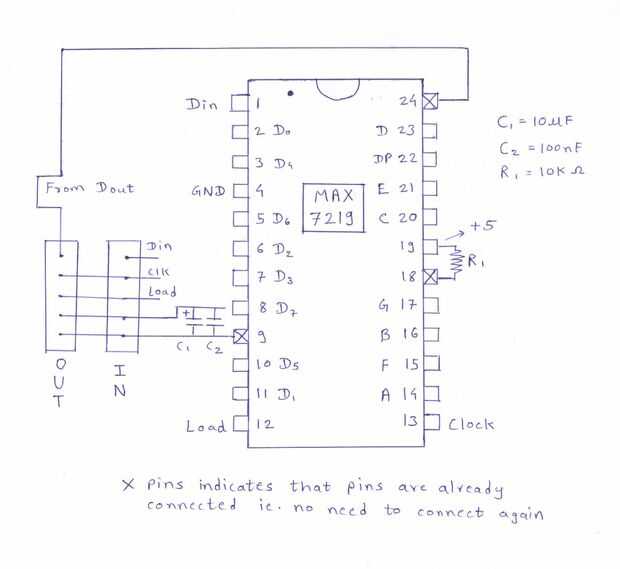

El circuito que se ve en el diagrama de conexión de la soldadura.

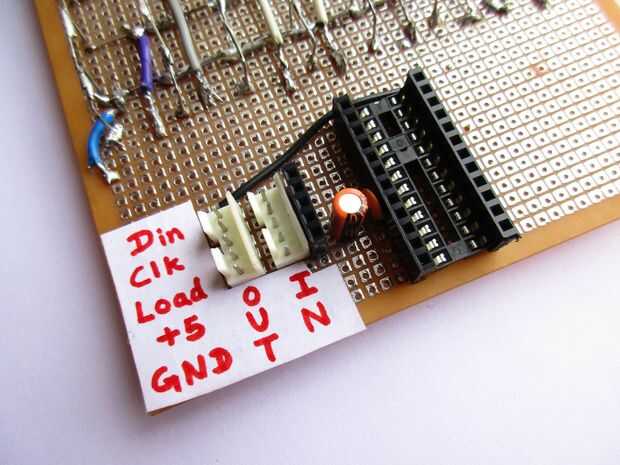

Usé pernos encabezado por lo que fácilmente podemos eliminar conexiones y fácil matriz de verificación. Estos no son obligatorios. Se pueden soldar directamente los cables.
Hay dos conectores que se utilizan dentro y fuera. Es usado obtener datos. y envía datos a IC siguiente. Pernos de todos y cada uno de estos y pernos son connected(shorted) excepto datos pin. Para conector datos está conectados a la duda de la IC.

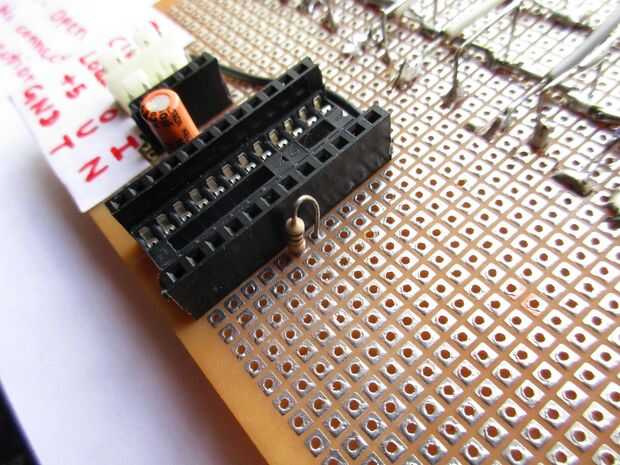

Condensadores y resistencia son-
Condensador C1 - 10uF electrolítico
Condensador C2 - disco 100nF (104)
Resistencia R1 - 10K Ohm

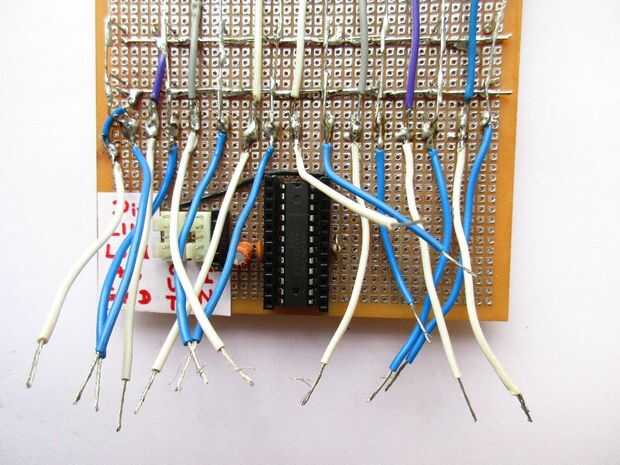

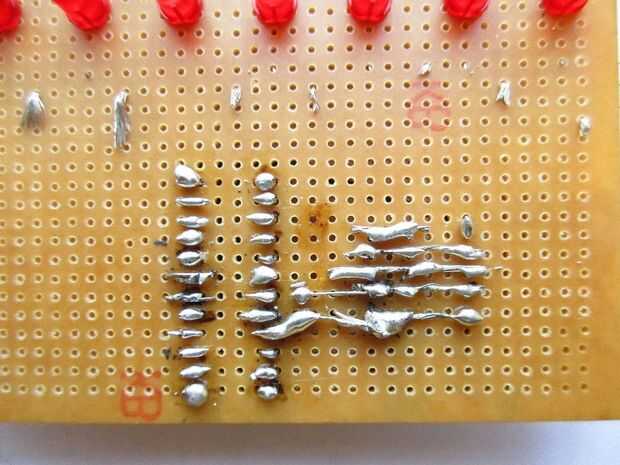

Después de soldar el circuito simple. La soldadura de piezas de alambre pequeños en cada fila y tome al abajo y para conectar a los pines del IC
