Arduino juego Arcade de disparos (20 / 25 paso)

Paso 20: Uno más de circuitos para RGB

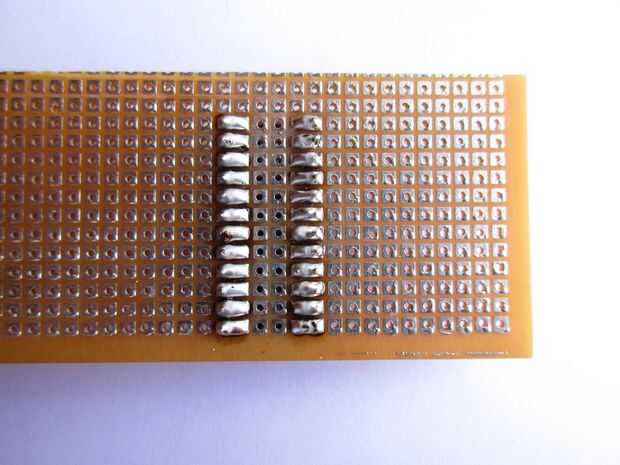

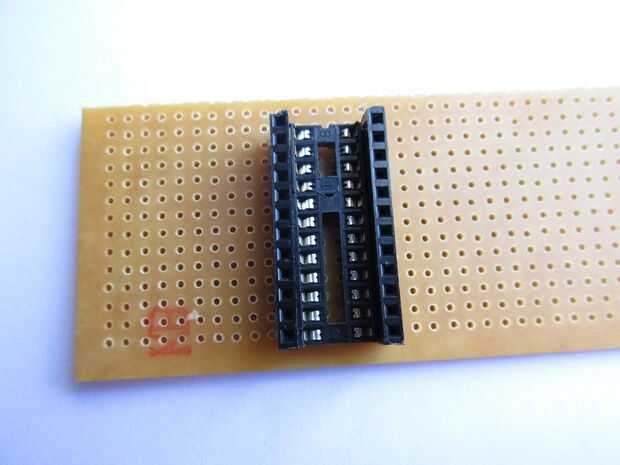

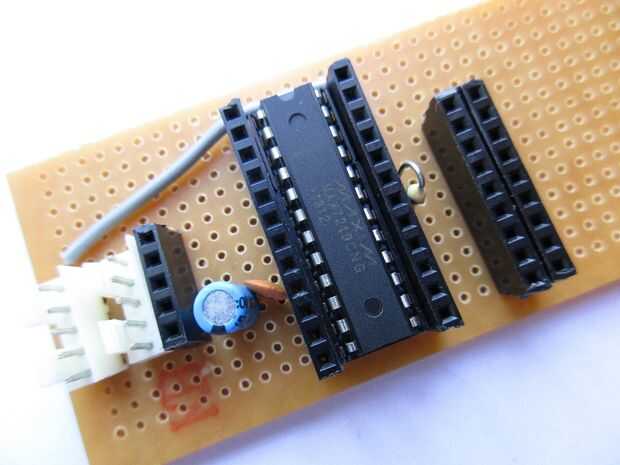

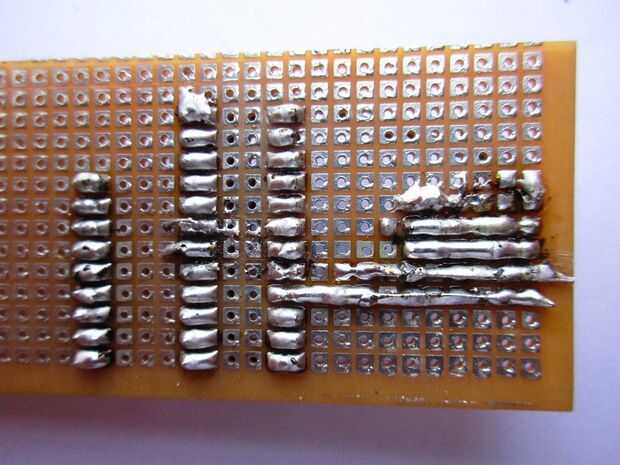

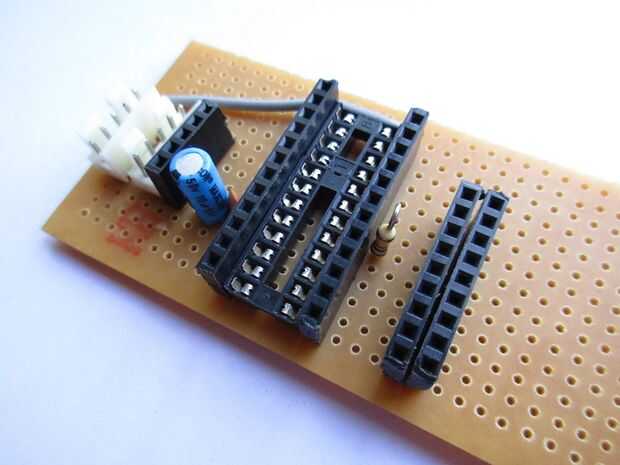

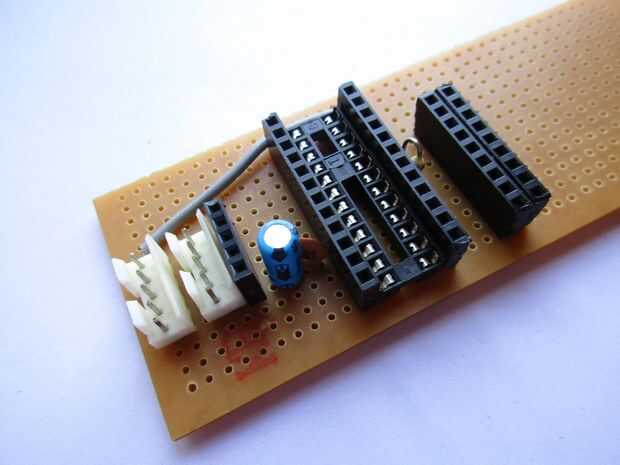

Similar a la matriz IC hacer uno más para el circuito de IC de RGB.

La única diferencia es las conexiones de RGB con IC.

Actualmente no tengo circuito de como conectar los módulos RGB con IC.

A continuación se dan los detalts.

Anodes(+ve) rojo, verde y azul - columnas de 0, 1 y 2

motivos comunes de cada módulo - filas 0 a 6 (de izquierda a derecha)

Conexiones de

  • Rojo - seg DP
  • Verde - seg A
  • Azul - seg B
  • Module0 (izquierda) - Dig0
  • Module1 - Dig1
  • Amenazas2 - Dig2
  • Module3 - Dig3
  • Modulo4 - Dig4
  • Module5 (derecho) - Dig5
