Paso 22: Recoger y colocar todas las piezas en una caja
En este paso vamos a poner todo en una caja (vamos a llamarlo regulador)

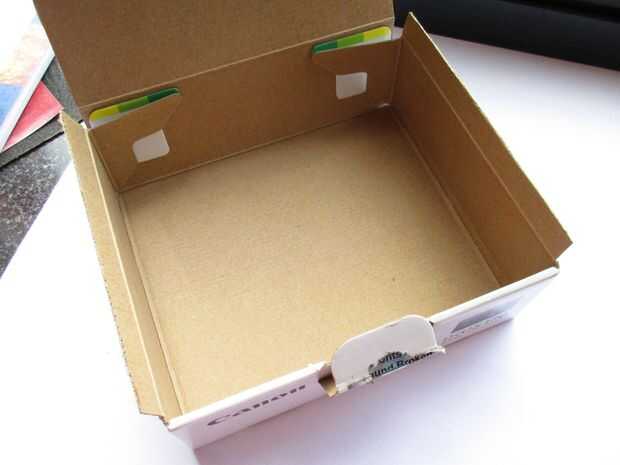

1) tomar cualquier cuadro que puede caber en nuestras tres partes - arduino, el panel de transistor y el regulador del RGB.

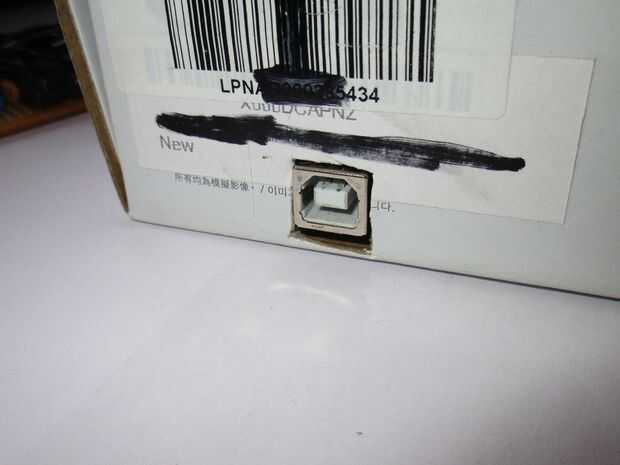

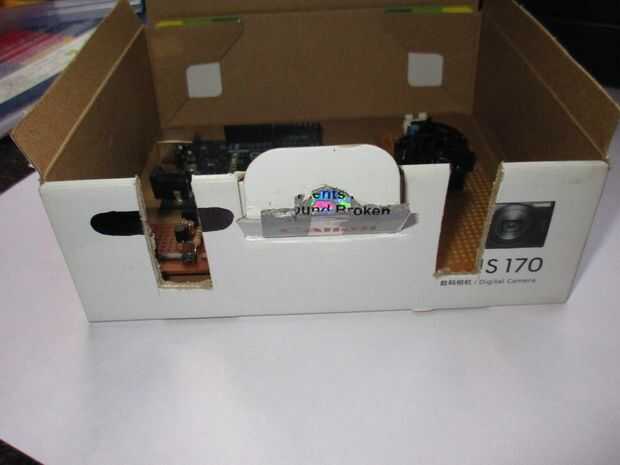

2) hacer las ranuras para arduino usb, cables de sensor y rgb. También hacer una ranura donde se pueden tomar matriz conexión y cable de alimentación.

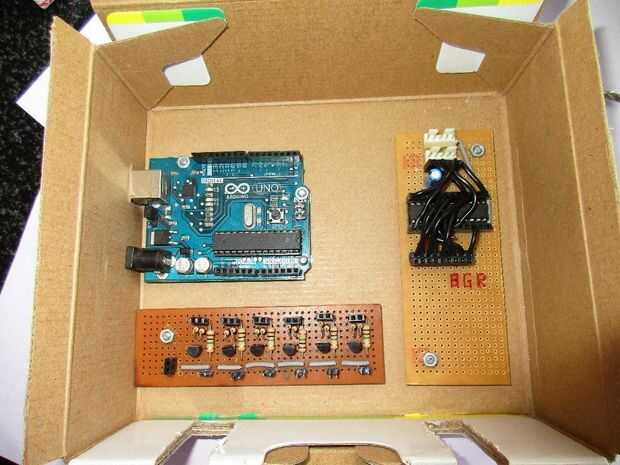

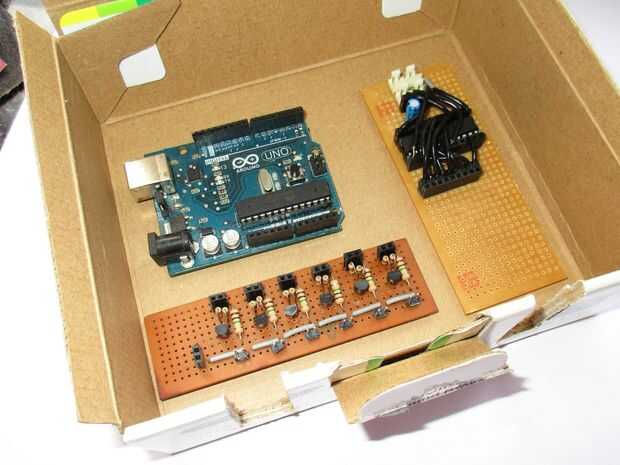

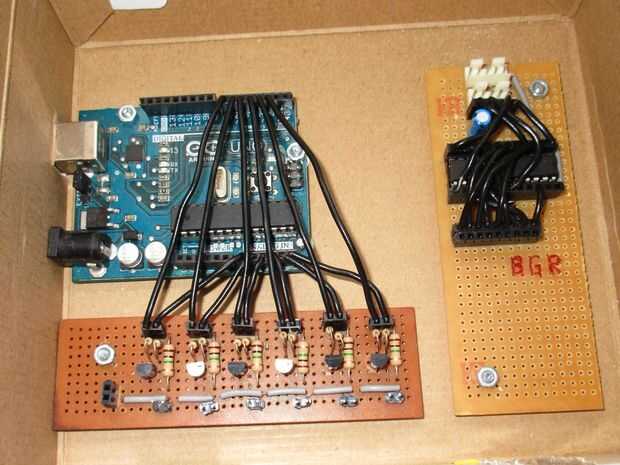

3) colocar todos los tableros de 3 en caja. Marcar y hacer los agujeros para la colocación de piezas. Colocar todas las 3 placas usando espaciadores, arandelas y tuerca perno.

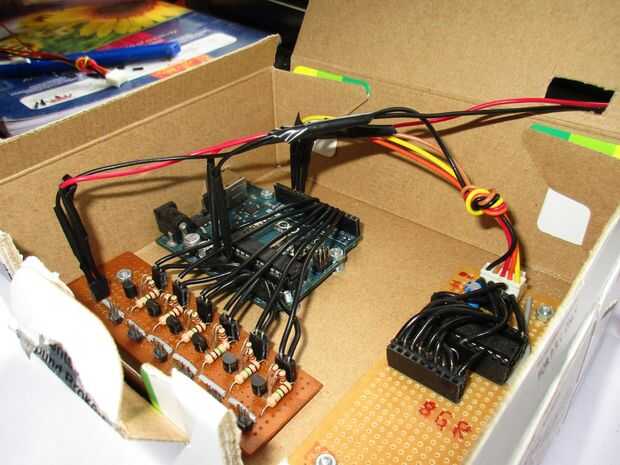

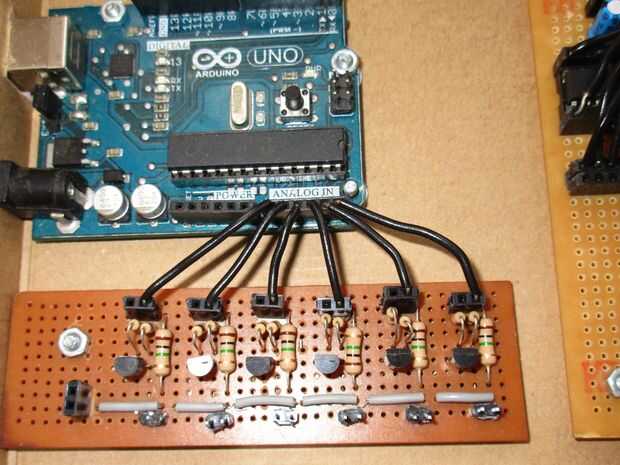

4) conectar arduino de analógico i / p y digital o/p de los pernos al panel de transistor.
5) Conecte el regulador del RGB para arduino (pin de datos - 12, pin de reloj - 11, pin de carga - 10)
6) dará el suministro a todas las tres placas.

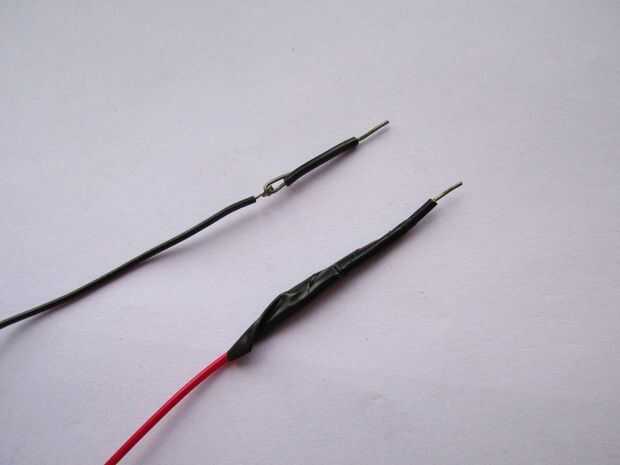

Para conectar los cables firmemente en pins de cabecera, conecte el pequeño trozo de alambre de hebra en el final.
