Paso 3: Diagrama de bloques. Cómo funciona!!!

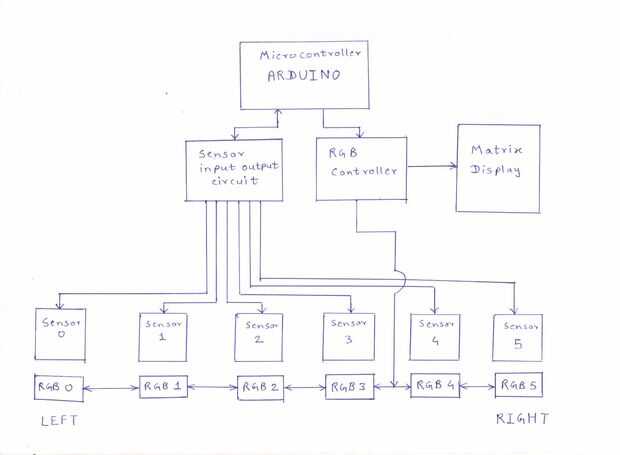

Aquí está el diagrama de bloques general de este proyecto.
Módulos de sensor- Módulos de sensores están conectados a los pines analógicos de arduino. Tenemos 6 analógico i / p clavijas así que hice 6 módulos. Y porque hay 6 módulos tan conectado 6 módulos de 6 clavijas de salida digital. Módulo activa el LED del laser y envía la señal a arduino. LEDs encenderán las clavijas o digital/p de arduino a través del módulo del transistor. Vamos a ver en el siguiente paso. Eso es todo sobre módulos de sensores.
Circuito RGB- Segunda parte es de indicación, objeto de decoración que he usado rgb de led. Creo que usted puede saber sobre MAX 7219 ic, si no entonces se utiliza para matriz de led, varias pantallas de 7 segmentos como controlador y aplicaciones arduino sólo 3 pines. Usé este ic porque - 1) limitado no. de pernos o/p de arduino 2) conexiones y código son simples 3) fácil de usar. Este ic es el componente más costoso de todo el proyecto.
Matriz- Tercera y última parte es módulo de la pantalla (matriz). Hice un 8 X 8 led matrix (como ya estamos utilizando mucho LED de entonces por qué comprar pantalla de matriz de led separadas.) Asi que hice una matriz de 64 LEDs. También utiliza un IC de 7219 máximo más como conductor. Toma señal de IC 7219 anterior. Así que esto ahorra pines de arduino
Y estos todos los circuitos y módulos son controlados por el jefe - el Arduino.
(Puede usar frambuesa pi o cualquier otro microcontrolador)
