Paso 4: LED (Sensor) de entrada como de salida
Ahora creo que había entendido el circuito general y el LED funciona como un sensor.
Ahora vamos a ver cómo LED (el panel del Sensor) está actuando como entrada y salida.

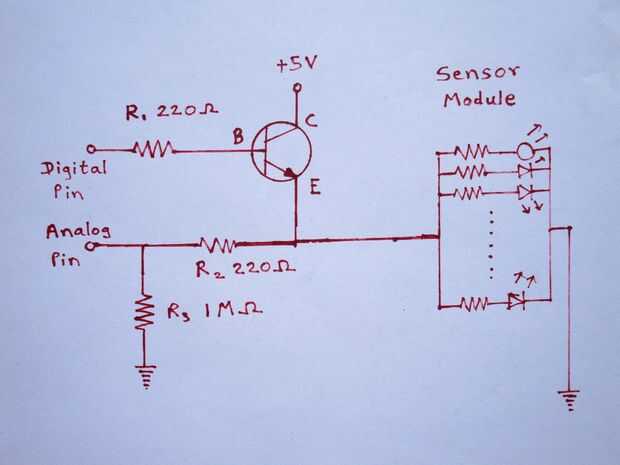

Para medir el voltaje generado por el LED, nos estamos conectando de LED + ve terminal (ánodo) al pin de entrada analógica de arduino. Y otro - ve terminal (cátodo) a la tierra común. Se trata de cómo arduino mide el voltaje. Pero durante la prueba de esto, encontré que mis lecturas son flotantes. (puede buscar en google - problema flotante Arduino). Así que conectado a una resistencia de 1 Mega ohmio (R3) entre pin analógico de arduino y la tierra.
Ahora encenderse los LEDs, tenemos que estos LEDs de potencia. Para ello conecté una conmutación transistor 2N2222 como se muestra en la figura. La Base está conectada al pin de salida digital del arduino. Cuando es alta transistor dará fuente de 5V a panel LED. Para limitar la corriente a los LEDs, conectados resistor de 220 ohmios para cada LED. (Cada uno - ya no habrá problema si un LED corriente más y otros menos) Tan cada LED tendrá la misma corriente de sobre B11. También limitar el suministro del pin digital de arduino conectado resistor de 220 ohmios (R1) en serie entre la base y el digital.
ES ESTO SEGURO PARA DAR ALTA CORRIENTE EN ANALÓGICO DE ARDUINO / P PIN???
La respuesta es sí, pero...
ANALÓGICO pernos P se deben ajustar a la entrada sólo en todas las condiciones
Si usted da alta corriente con conector de entrada analógica para leer, aunque tardará solamente algunos nano amperes corriente. Porque es tiene impedance(resistance) alta. Pero como he dicho, eso perno debe establecerse para la entrada solamente. Si se establece para la salida suministrará corriente grande. Pero arduino sólo puede suministrar 40mA por pin. Así, se dañará su arduino. Si accidentalmente se configura pin como salida, entonces para limitar corriente conecté resistor de 220 ohmios (R2). Pero no había tomado ningún riesgo y probado. También no sé qué va a pasar debido a flujo inverso de la corriente. Así que mejor manera de guardar clavijas analógicas sólo de entrada.
Referencia - http://forum.arduino.cc/index.php/topic, 21010.0.ht...
