Arduino + juego de fábrica de Rover (4 / 10 paso)

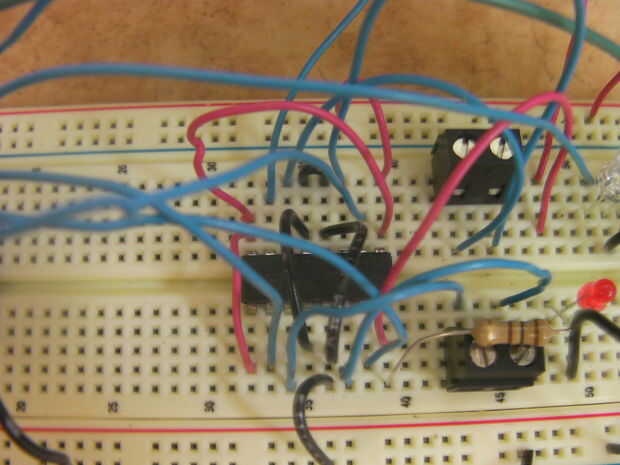

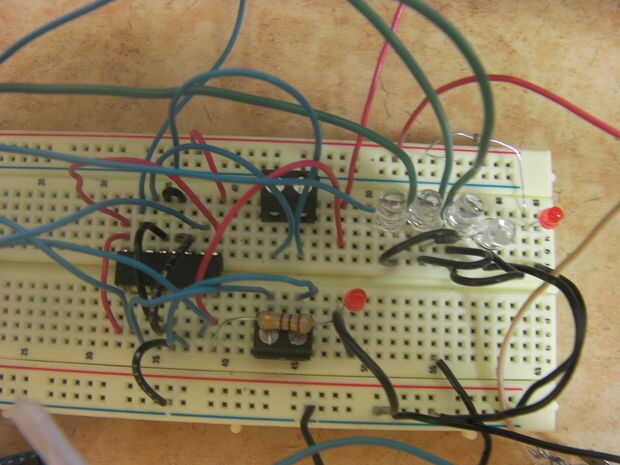

Paso 4: Construir los Circutos - conectar el controlador del Motor

Para este proyecto he insertado un (microcontoller) entre el Arduino y el resto del circuito en caso de que algo va mal.

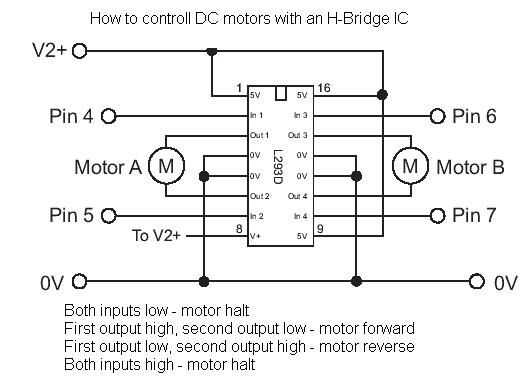

Simplemente siga el esquema publicado y todo trabajar.
He publicado un águila esquemáticos así como un PDF con el esquema

Algunas notas sobre el esquema:
Alimentación y tierra provienen de Arduino para el circuito.
Pines 2-9 están conectados a los pines 9-2 en el Arduino.
V2 + en el L293D es la alimentación separada para los motores, así que usted puede poner su voltaje apropiado para ellos.
Usé 2 sostenedores de batería 2xAA para suministrar el voltaje correcto a los motores.
Se recomienda una toma de inmersión si se suelda la Junta.

Si usted tiene alguna pregunta por favor publicarlos en los comentarios o PM me
