Arduino + JY-MCU módulo Bluetooth Android aplicación (2 / 4 paso)

Paso 2: Conectar Arduino a JY-MCU

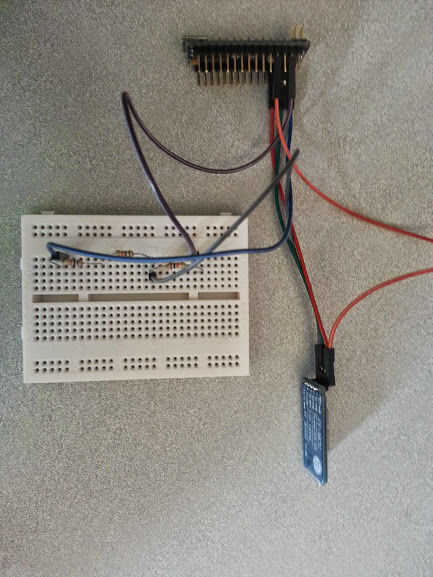

Usted necesitará el divisor de tensión para conectar JY-MCU RX al TX del Arduino. Usé una resistencias de 3 x 10 KOhm. Puede utilizar cualquier combinación de resistencias como llegar 3.3 voltios a RX de JY-MCU módulo.

  • Conectar toma de tierra de JY-MCU a masa de Arduino.
  • Conecte la salida de 5V de Arduino a Vcc de JY-MCU.
  • Conecte JY-MCU TX al RX del Arduino.
  • Conecte mediante divisor de tensión JY-MCU de RX a TX del Arduino.
  • Conectar toma de tierra de divisor de tensión a tierra de Arduino.
    • No utilizando la divisor de tensión dará lugar a daños en el módulo.
