Paso 1: Piezas y herramientas

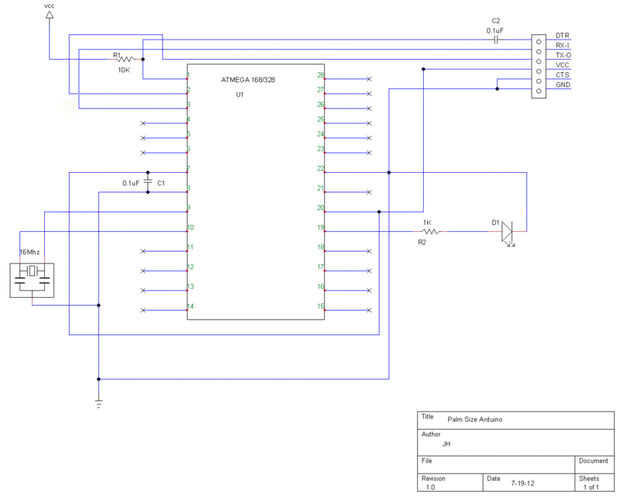

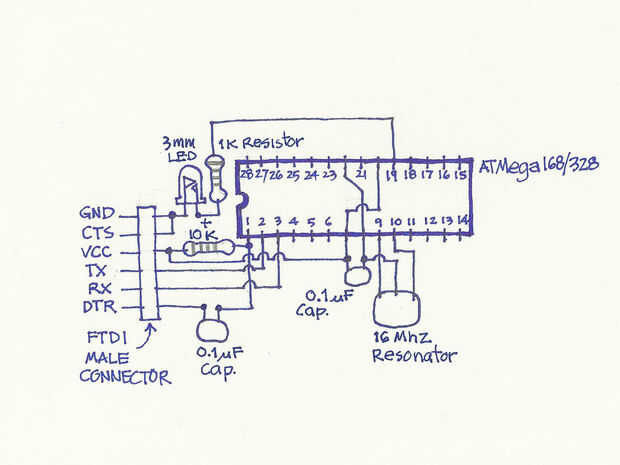

Y me gustaría dar las gracias ColorBomb, un amigo de Instructables Pro, que se ofrecen voluntariamente para hacer el esquema en el mejor formato que a mi había dibujado el esquema. Gracias por tu tiempo y generosidad.
Piezas
Compatible con Arduino:
1 no. ATMega328P con Arduino Bootloader
1 no. LED 3mm verde
1 no. Resistencia de 1K
1 no. Resistencia de 10K
1 no. Resonador de 16khz
2 núms. 0.1uF condensador
1 no. 1 x 6 Masculino encabezado
1 no. Receptáculo hembra 1 x 14
1 receptáculo hembra Nº 1 x 4
1 receptáculo hembra n ° 1 x 6
2 núms. 1.5" de ancho x 2.5" de largo, hoja de acrílico gruesa 1/8"
Separadores de plástico
Algunos cables de conexión
Tornillos de máquina de cabeza redonda de 4 nos. 2-56 (Radio Shack # 64-3010)
4 tuercas hexagonales de la máquina de acero de la nº 2-56 (Radio Shack # 64-3017)
Regulador de 5V portable
(Véase detalles de instructables aquí)
9V Batterry
Soporte de la batería de 9V
Deslice el interruptor
78L 05 regulador de voltaje, paquete: TO-92
condensador electrolítico 100uF
condensador electrolítico 10uF
Diodo 1N4001
receptáculo hembra 2 pines
Cable de conexión
5/8 "x 1" Junta de Perf
5/8 "x 1" cinta doble cara espuma
Herramientas
Las herramientas que he utilizado en este proyecto son:
Soldadura de hierro y la estación de soldadura
Cable de conexión
Cortador diagonal
Pinzas
X-acto cuchillo
Desaislador alambres
SolderSucker
