Arduino Kit de Palma (2 / 7 paso)

Paso 2: Enderezar los pines

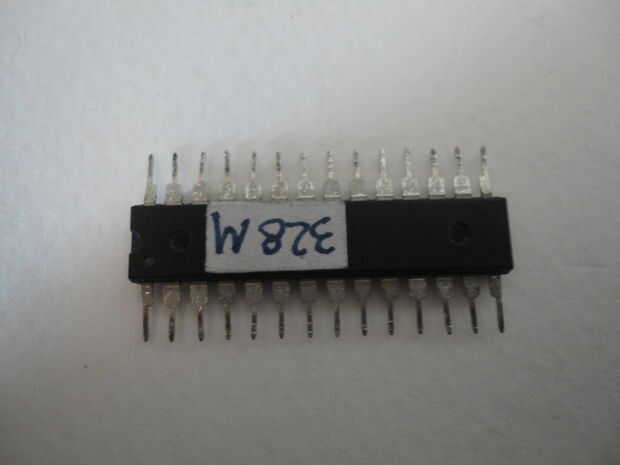

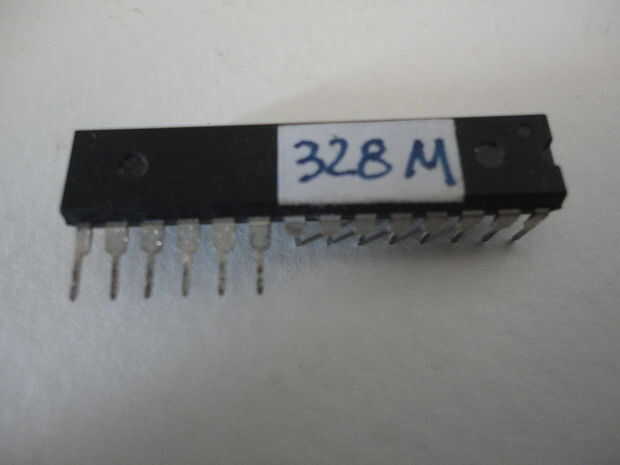

Primero, usé los alicates de punta doblar enderezar todo diezmo pins de ATMega328P IC hacia fuera horizontalmente.
Tenga cuidado cuando doble los pernos hacia fuera, demasiada fuerza podría romper el perno. Tómate tu tiempo, hazlo suavemente.

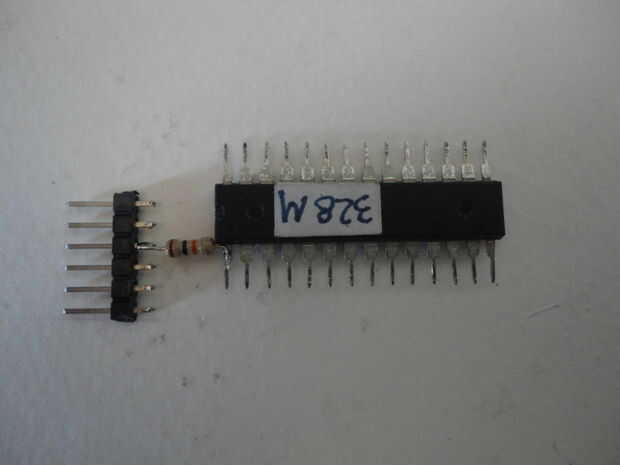

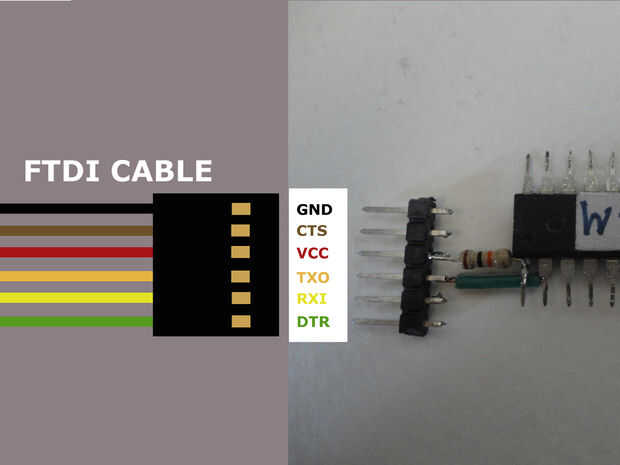

Después de que todos los pernos se enderezó, soldar un cable de resistencia de 10K al pin #1 del micro controlador. Y yo había soldado otro plomo de la resistencia al pin VCC de header macho de 6 pines, FTDI. (Ver diagrama en la figura 4)

A continuación, conecté el pin TX del encabezado macho de 6 pines, FTDI al Pin RX del microcontrolador (pin #2). Y conecté el pin RX de 6, FTDI masculino pines al pin TX del micro controlador (pin #3)

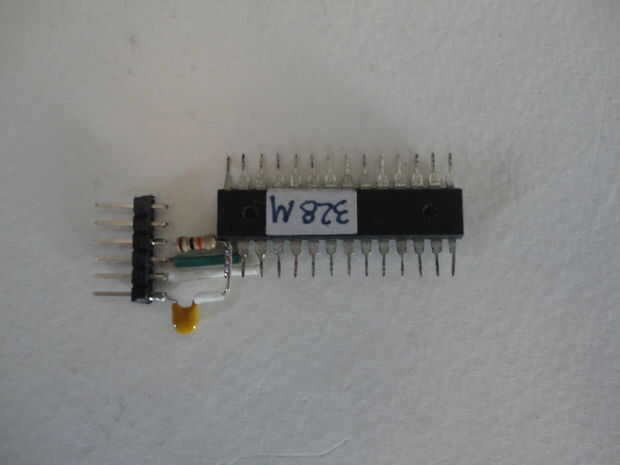

Entonces, soldado un plomo de 0.1uF condensador al perno DTR/RTS de header macho de 6 pines, FTDI. Y conecté otro cable del condensador al pin de RESET (pin 1) del micro controlador.
