Arduino Kit de Palma (3 / 7 paso)

Paso 3: Potencia y tierra

Siguiente paso, conecté los pines GND y CTS del conector macho de 6 pines, FTDI pin #20 y #8 pines de ATMega328P.

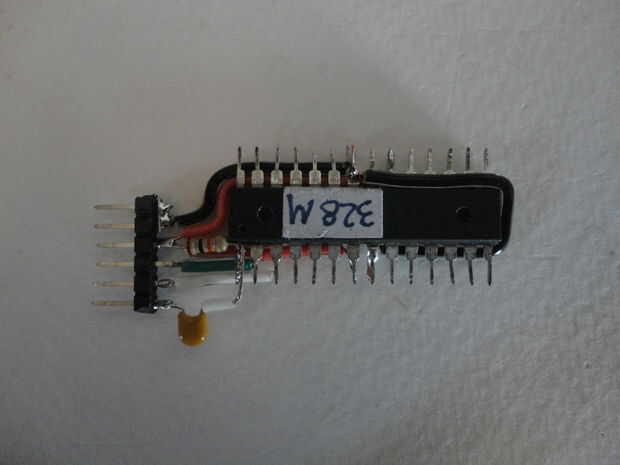

Y conectado el pin VCC del conector macho de 6 pines, FTDI a Pin #22 y también había conectado también al pin #7 el ATMega328P.

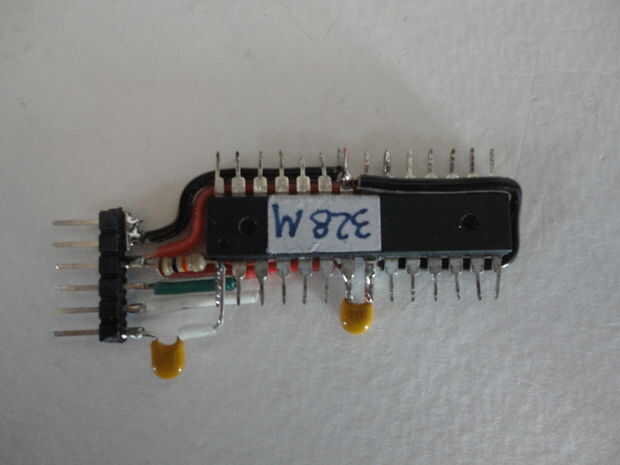

Luego que soldados 0.1uF condensador horizontal a patillas #7 y #8 en el micro controlador. (Foto 2)

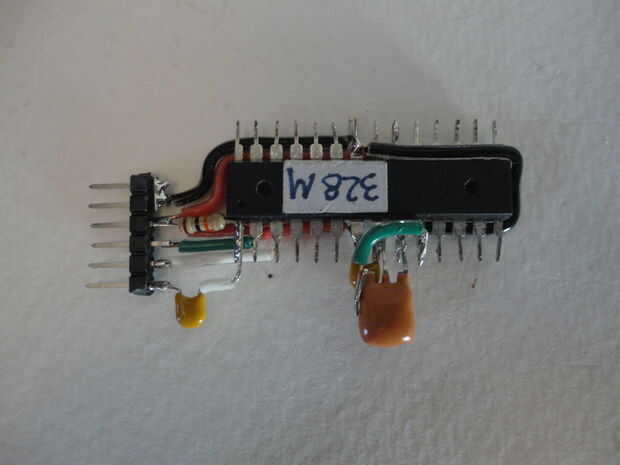

Cuadro 3 demostrada cómo había soldado el resonador de 16 KHz en el micro controlador. En primer lugar, alinea el perno medio del resonador, que plana perpendicular al micro controlador y encima de 0.1uF condensador a la patilla #8 del micro controlador y los soldados juntos.
Luego había soldado el eje derecho la mayoría del resonador al pin #9 del micro controlador.
Había doblado el eje izquierdo de resonador para arriba verticalmente, luego conectar este pin a pin #10 de micro controlador con cable de conexión.
