Paso 4: Sacar los pasadores

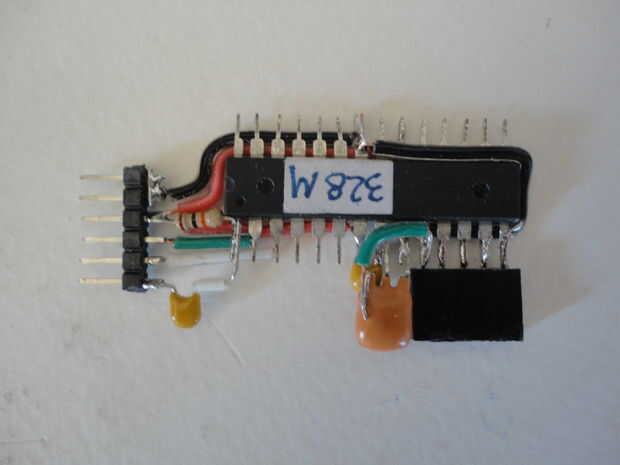

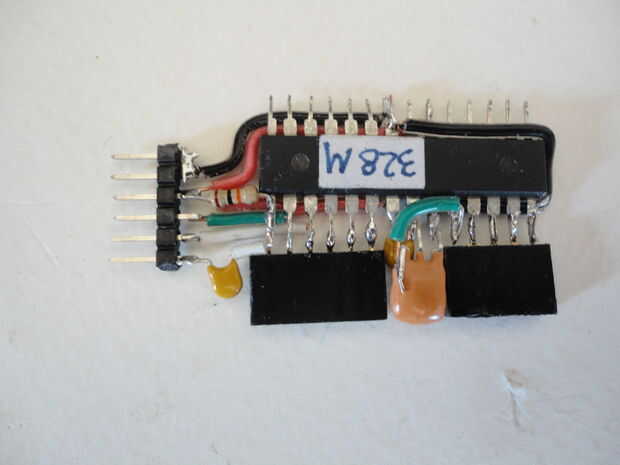

Soldado el receptáculo hembra de 1 x 6 al pin #1, 2, 3, 4, 5 y 6 de ATMega328P.

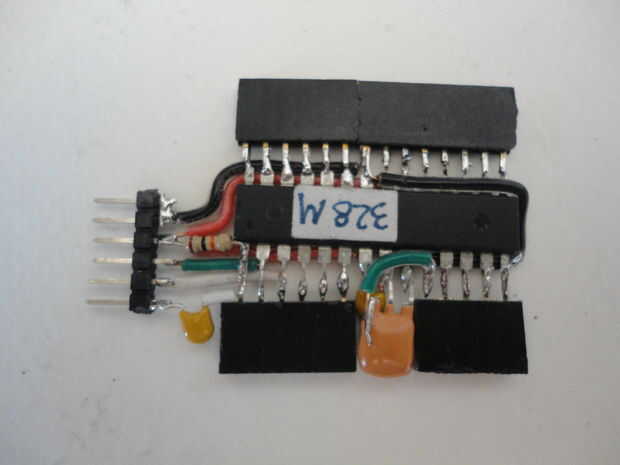

Soldado 1 x 14 receptáculo hembra para pines 9, 10, 11,..., 26, 27, 28 de ATMega328P respectivamente.
Probado!

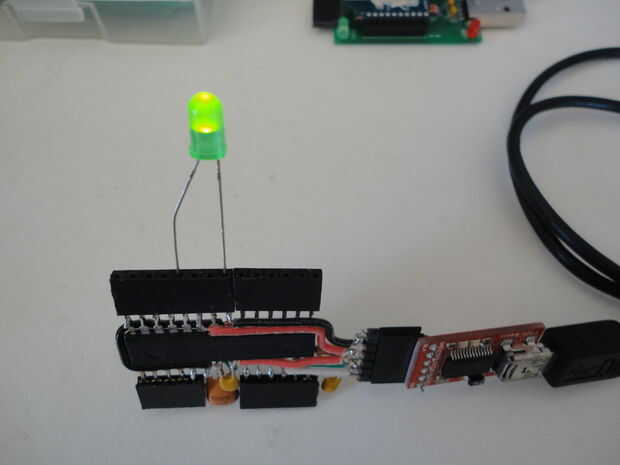

Insertada 5mm LED el positivo del LED va al pin 22 (nido de pin GND a A0), y el cable negativo del LED va al pin #19 (D13).
Conectar el conector de 6 pines del cable FTDI a nuestro Arduino, asegúrese de que el negro alambre en FTDI conector va al pin GND en el conector de Arduino.
Luego he subido el blink.ino de la muestra básica del IDE de Arduino.
El LED de parpadear! Voilá, funcionó!

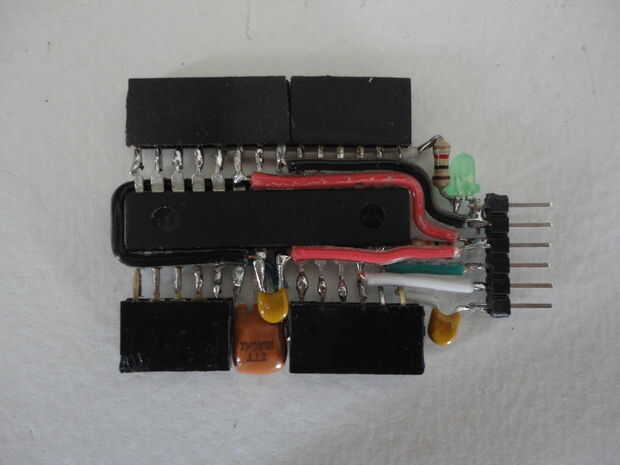

Más tarde decidí añadir 3mm LED de prueba, por puesto horizontalmente. Conecta pin positivo (+) del LED al pin GND del conector macho de 6 pines, FTDI y conectado pin negativo (-) del LED a la resistencia de 1 K. Y he conectado el otro cable de resistencia de 1K conectada al pin #19 (D13) de ATMega328P (cuadro 5).
