Paso 5: Hacer la caja o tapa

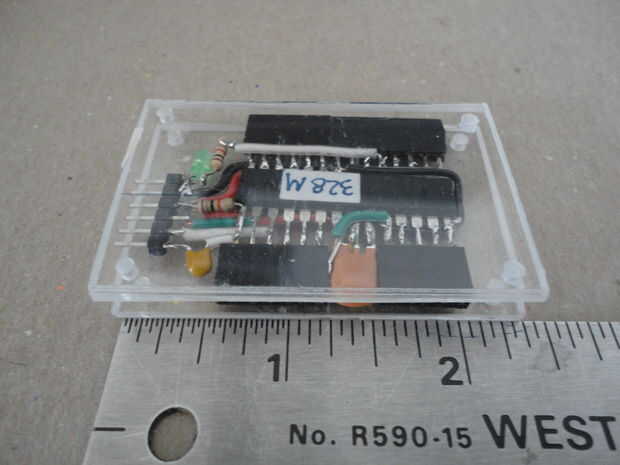

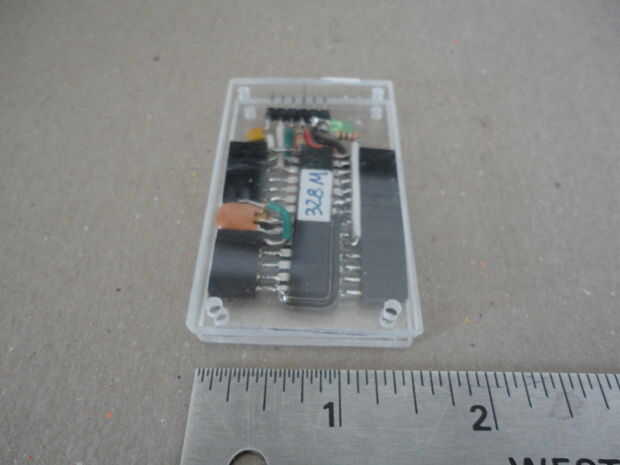

Corté 2 núms. 1/8" de espesor acrílico a la medida de 1.5" de ancho x 2.5" de largo.

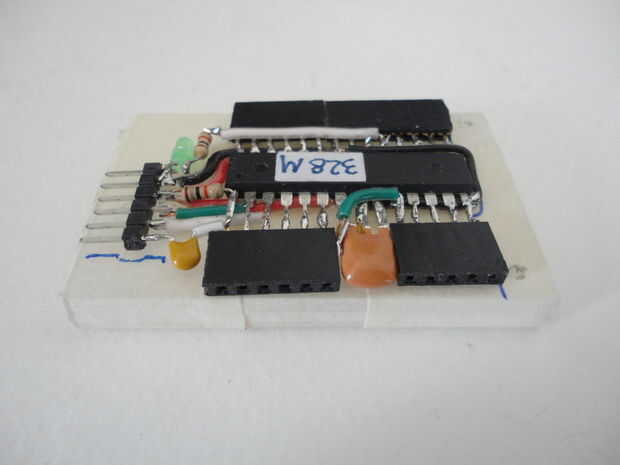

Difuminar los bordes y limpia, antes envuelto les juntos firmemente con cinta adhesiva.
Esta manera, que podía perforar los orificios que encuentra exactamente en el mismo lugar en la cubierta superior e inferior.

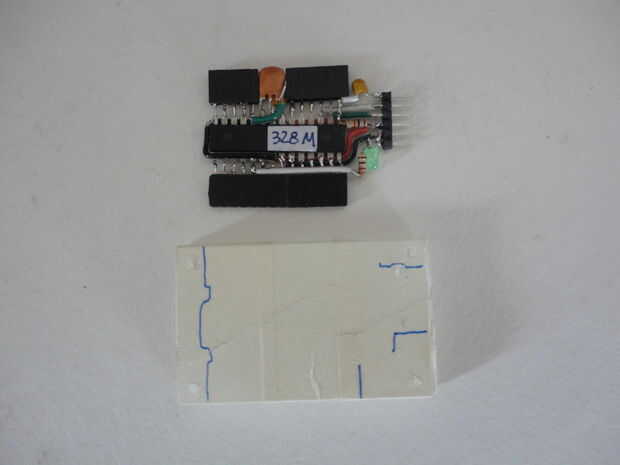

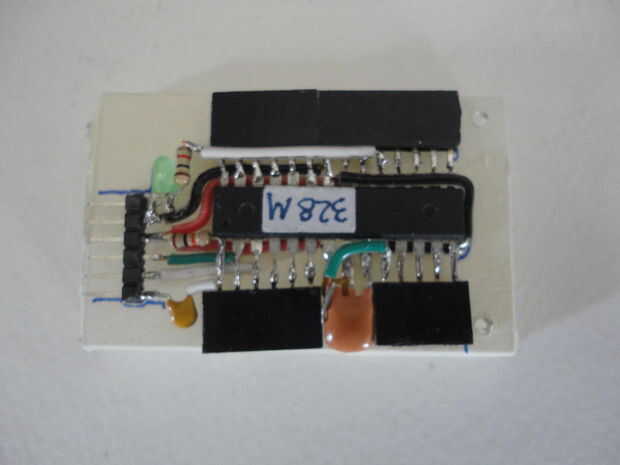

Antes taladrar cuatro orificios en las esquinas. Marque la forma de la Arduino sobre la cubierta. Así que los agujeros no se bloquearía por Arduino y tendría suficiente espacio para los separadores de plástico.
Taladré los agujeros sólo lo suficientemente grandes como para tornillos 2-56, he usado tornillos de cabeza redondeados.

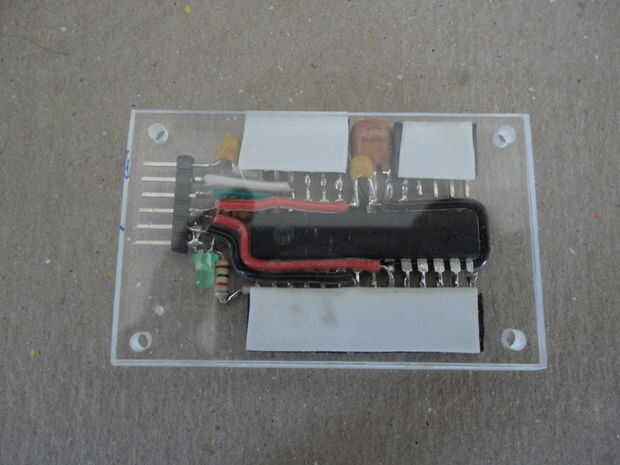

He preparado tres trozos de cinta doble cara espuma y utilizados para garantizar la Arduino a la pieza inferior de la cubierta de acrílico (cuadro 5).

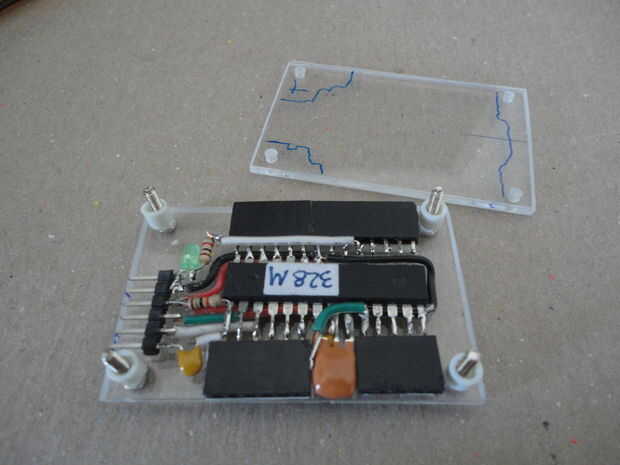

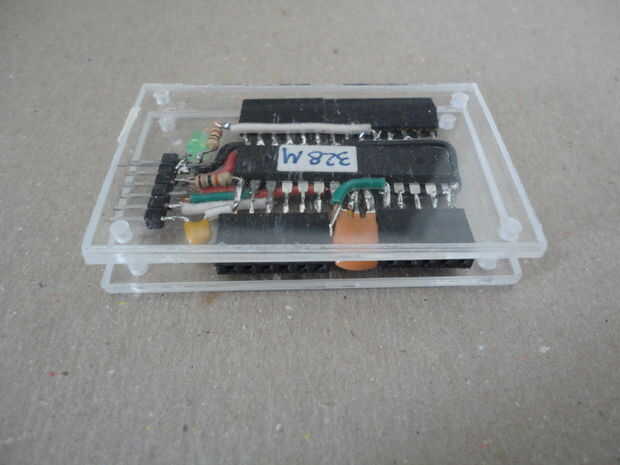

Y he instalado los cuatro tornillos 2-56 desde la cubierta inferior. A continuación, inserta los separadores, recortado la altura de los separadores que aproximadamente a la altura del cuerpo del ATMega328 antes de cerrar la tapa con las tuercas hexagonales de 2-56.

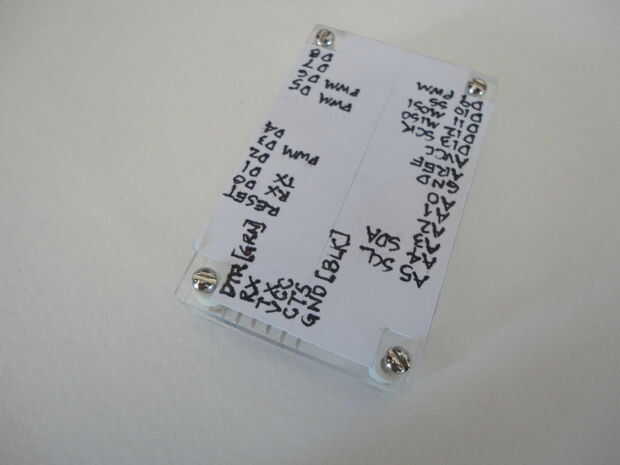

He añadido la etiqueta pins en más tarde. Así que no tengo que saber cual pin es cual y me impidió insertado el cable FTDI (en mi caso dongle FTDI) en la dirección equivocada!

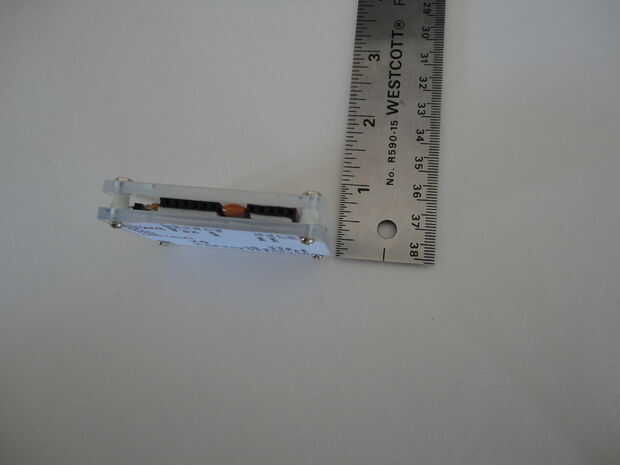

Los tornillos 2-56 sacados hacia fuera un poco más lejos que sea necesario. Así que hacia fuera recortado a ras con las tuercas hexagonales. Y borrosa con el papel de la arena.

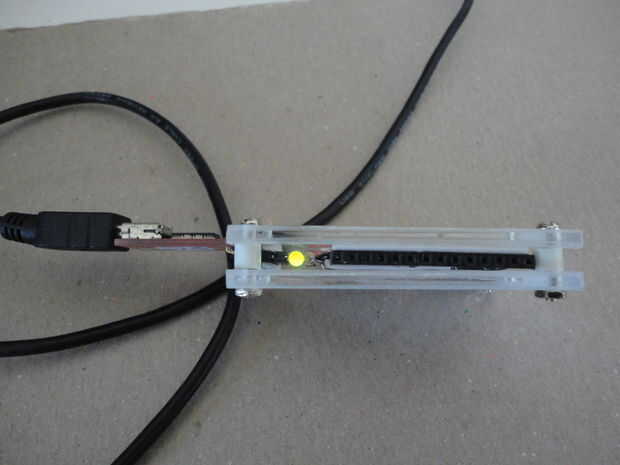

Otra vez, he probado el Arduino. Está funcionando correctamente!
