Paso 3: La soldadura
No es fácil soldar a estas almohadillas de cobre. Después de estar sentado, se oxida el cobre. Probablemente sería de ayuda si usted había fregada con Scotch Brite o quizás una goma de borrar.
Una de las partes difícil cableado para alimentación (5v) y de la tierra para el IC de AtMega. Ahora a veces si la señal y el pin están el mismo lado, es sólo una cuestión de un pequeño puente a través de soldadura.
22 Gnd
7 5V
Pero a veces cruzan
20 5V
8 Gnd

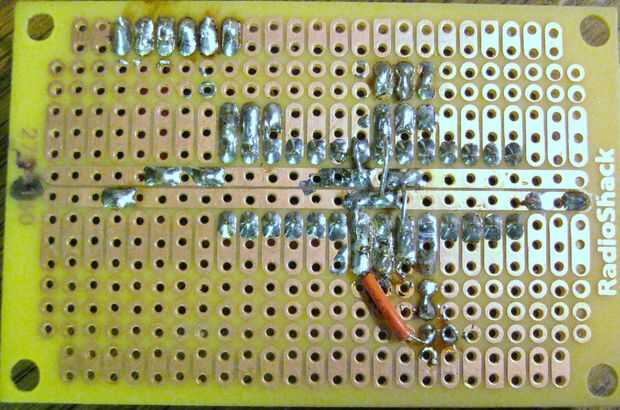

Para éstos, tomé un trozo rígido de alambre y puente sobre otras unidades de negocio. (ver imagen). El alambre es rígido y corto por lo que no debe doblar muy fácilmente. Ahora esta probablemente no es la mejor manera de hacer esto pero funciona para mí. Si se le trata, puede poner algun aislante en el alambre.

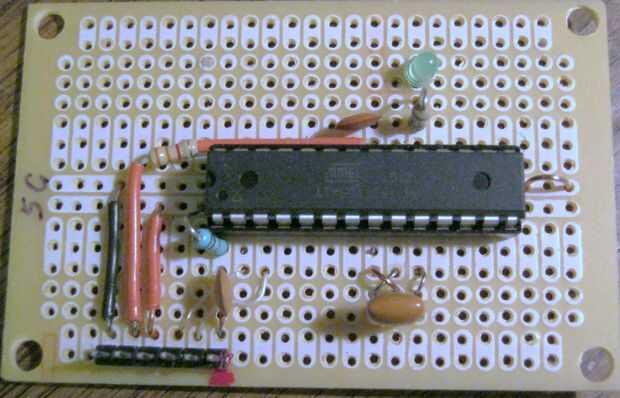

Para R2 en la parte superior de la PCB, quitó cierto aislamiento de algunos cables 22AWG y deslizamiento sobre la resistencia conduce.
Nota: Pongo algunos esmalte de uñas rojo al lado del conector USB-RS232 DTR. Esto coincide a mi Arduino USB y mi USB-BUB que puedo conectar para arriba correctamente.
Nota: He marcado Gnd y 5V en ambos lados del PCB con un rotulador.
Después de soldar todo, cuidadosamente busque pantalones cortos. Tuve varios. Mi soldadura es bastante mala. Debo haber limpiado el PCB antes de que empecé a trabajar en él. Todavía, después de los pantalones cortos, todo lo trabajado.
