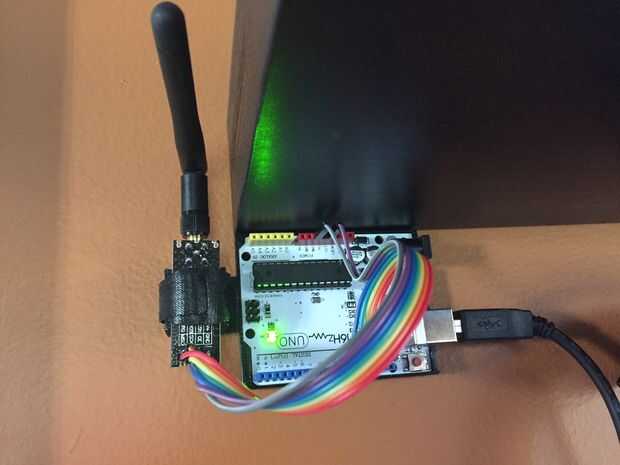

Paso 1: Conexión del cubo
Esta parte es relativamente fácil. En un Uno, conéctese:
Pin UNO > nRF24L01 + pin
Tierra > tierra
3V3 > VCC
9 > CE (usted puede cambiar en el código)
10 > CSN (usted puede cambiar en el código)
13 > SCK
11 > MOSI
12 > MISO
Nota: IRQ se queda colgado, no hay nada conectado a él en el nRF24L01 +
Código se adjunta para el cubo como yo actualmente lo utilizo con el ejemplo de sensor de garaje en un paso posterior.
También he incluido el archivo STL para la impreso 3D sistema de montaje. Se conecta a un estante de IKEA de falta, pero se puede obtener una cuenta gratuita con tinkercad y modificar el sistema de montaje fácilmente. Aquí hay un enlace a mi tinkercad sketch.
