Paso 1: Resumen

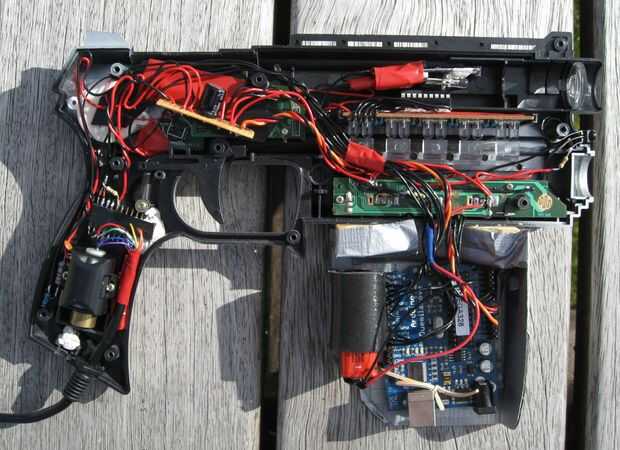

Partes fundamentales de un tagger de duino:
Sistema de transmisor IR
- Transistor amplificador, IR LED de alta potencia y una lente para dar un haz de IR bien enfocado.
Por qué - para dar el tagger medio de etiquetado / disparos de otros jugadores, así como comunicar información del juego. El transmisor amplifica la señal de transmisión desde el arduino y la transmite mediante un LED de infrarrojos, lentes se utilizan para hacer la señal muy direccional para hacer las armas se comportan como cañones y hacer posible las transmisiones de largo alcance.
Sonido
Qué - Sonda Peizo (& mini grabador de sonido / electrónica de reproducción de tarjeta)
Por qué - es bueno tener algunos comentarios audio del sistema. Efectos de sonido para saber cuando ha sido el tagger tiro o quedarse sin munición o vida.
Receptores de
- IR estándar receptor módulo y poder Reglamento condensador
Por qué - así que el arma sabe cuándo ha sido asesinado. Este diseño en este instructable mira usando 3 sensores 1 de la pistola, así como frente y sensores traseros de cabeza.
Luces y efectos visuales
- LED y circuitos de controlador de gráfico de barras
Por qué - es bueno para obtener información visual en información del juego, por ejemplo, luces para saber cuándo se han rodado.
Costo
Para hacer esta sección internacional amistoso; en el momento de la escritura: GBP £1 = $ USD 1,6 = 1.1 EUR
Suponiendo que ya tienes un arduino los componentes más básicos para este proyecto se puede comprar por alrededor de £10.
Ahora es un buen momento para intentar construir un tagger de duino ya que es fácil conseguir armas ligeras baratas segunda mano. Armas ligeras son las armas que puede usar con juegos de ordenador, muchos de ellos no trabajan con modernas pantallas de LCD y así hay muchos de ellos van baratos en ebay y otro lugar. Compré dos armas ligeras cada cuesta alrededor de £4 una ebay de uno en una tienda de caridad. Armas ligeras son un gran punto de partida para este proyecto ya que proporcionan la óptica, interruptores y caso necesario para la construcción.
Se necesita:
Arduino
Pistola de luz
LED de colores (preferentemente 30mA +)
Sensores IR
Por lo menos 2 x IR LED coincide con el receptor IR (preferiblemente 100mA +)
Peizo sonda
Transistor de energía /MOSFET
Algunos conceptos básicos de electrónica: soldadura, resistencias, condensadores.
También te puede interesar
Plástico de desecho
Chips de controlador de gráfico de barras LED
MÁS de
Grabar mensaje saludos tarjeta propia
Sombreros / cascos / bandas para la cabeza montar sensores en
