Paso 2: conceptos básicos
Página para intentar ayudar a los noobs de la electrónica.
Algunos conceptos básicos que son útiles en varios puntos en el diseño de lo tagger de duino.
R = resistencia
C = condensador de
V = Voltaje
I = corriente
Uso de LED
Debe utilizarse de LED con un resistor para limitar la corriente a través de ellos.
Elegir la corriente en que el LED funcionará
R = (V supply -V led) /I
No: Usted probablemente será capaz de copiar los valores de resistencia que utiliza.
Botones

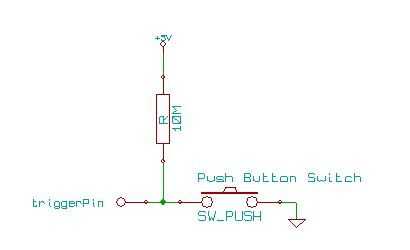

Los botones (gatillos etc) en este proyecto se supone que dan un voltaje bajo cuando presiona. El circuito estándar para esto es mostrar en el esquema de siempre.
Filtros
Circuitos RC (resistencia condensador) pueden ser útiles en algunos lugares en duino tagger, ya sea para suavizar los cambios en la tensión de alimentación o convertir señales PWM en niveles analógicos, no como complicado como puede parecer:
Utilizar la analogía del agua para la electricidad y la corriente del resistor actúa como un tubo estrecho (imaginar una paja) permitiendo sólo el flujo de agua lento (corriente). El condensador actúa como un tanque de agua grande / cubo. El filtro de paso bajo en el diagrama actúa como un combo de paja y cubo: si de repente cambia el flujo de agua en o fuera de la cubeta de nivel (tensión) sólo cambiará lentamente.
Frecuencia de paso bajo cortada: f = 1/(2pi*R*C)
