Paso 4: transmisor
Se necesita:
IR LED: Busque un LED con un ángulo de visión estrecho (asegurar que gran parte de la luz IR es a través de la óptica).
Mayor potencia mejor.
Selección de LED con una longitud de onda que coincide con sus receptores IR.
Conseguir algunos repuesto LED de como funcionan por encima de su corriente nominal por lo que puede quemar.
Sólo puede conectar un LED IR (con un resistor limitador actual) a un pin de salida en el arduino y será capaz de transmitir, pero la gama de lo tagger de duino no sea muy impresionante. Con el fin de mejorar el alcance de la amplificación de tagger de duino es necesario.

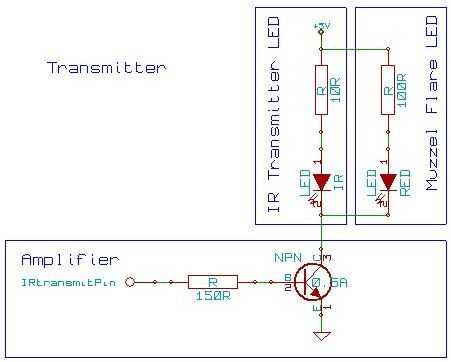

El amplificador básico que hice era un circuito de transistor simple (esquema proporcionado), tal vez desee considerar un mosfet en vez del transistor.
Actual a través del LED: destinada sobre 300mA de corriente por el LED infrarrojo. Esto es más que la corriente para el LED, pero el LED parece ser capaz de soportar porque sólo son impulsos la corriente alta durante un corto tiempo. Si está utilizando la fuente de 5V de arduino para alimentar el LED sólo puede proporcionar acerca de 400/500 mA para uso de 300mA para el transmisor de IR Led no deja demasiado para el LED y altavoces etc, así, desnudos esto en mente al diseñar el edificio su tagger de duino, sería una buena idea agregar un regulador de voltaje capaz de suministrar corrientes más altas.
Óptica
Usted tendrá que usar un lente para enfocar el haz de IR, usted puede utilizar el lente que viene con la pistola de luz. Puede utilizar un LED rojo para trabajar a donde poner el IR led para obtener una buena viga enfocada.
Para más detalles, consulte el millas tag sitio.
