Paso 1: Construir el circuito

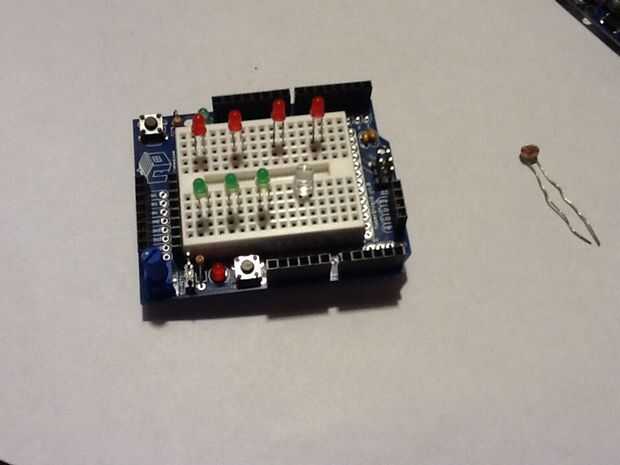

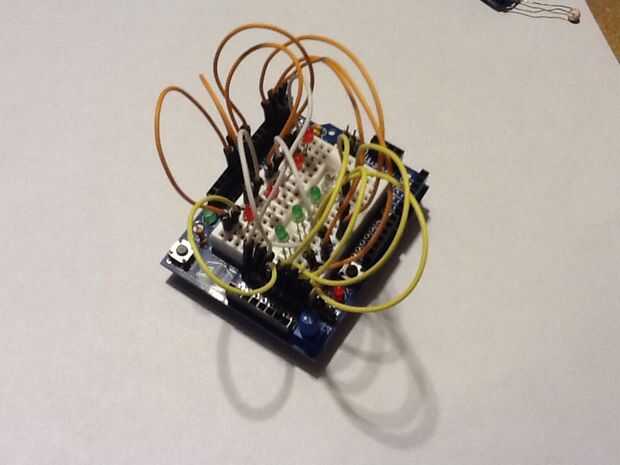

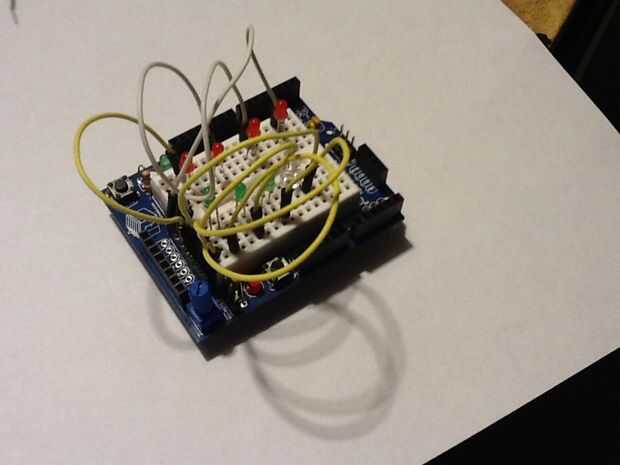

Esta había construida sobre un escudo del fabricante, pero usted podría construir este proyecto en nada! Este circuito es muy sencillo. Los cuatro LEDs rojos están conectados a pines 8.9.10.11; los tres LED verdes están conectados a 2,3,4; y el LED azul está conectado al pin 12. (Todos los LEDs están conectados también a tierra)

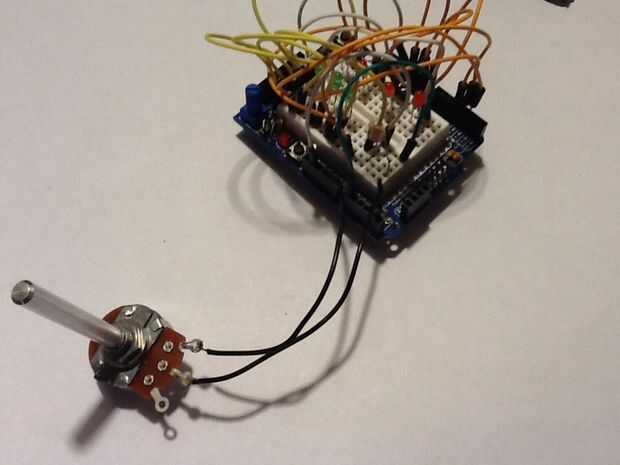

El sensor consiste en potenciómetro 5 k y una fotorresistencia. El medio perno sobre el potenciómetro está conectado a tierra en el Arduino y el otro pin en el potenciómetro se conecta al pin analógico 0, A0, en el Arduino. El foto resistor está conectado a + 3,3 voltios en el Arduino y el pin A0 en el Arduino.
Casi listo!
