Paso 9: Tablero de Vero y esquema
El reloj es controlado por un Atmega 328 lo mismo que un Arduino UNO.

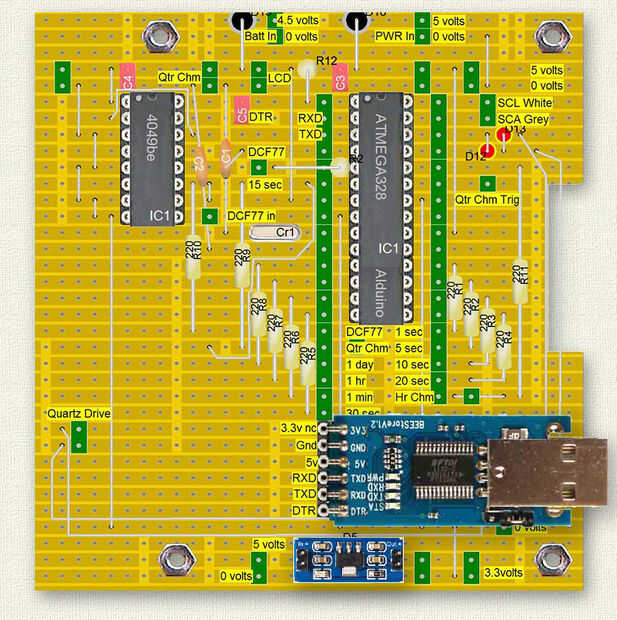

Vero diseño
El corte a la derecha del tablero va en la parte posterior de la caja y permite el acceso de cable con tomas para todos los pines. Se incluyen salidas para habilitar feeds a otros relojes vía los conductores de transistor como sea necesario.
Hay un 3,3 v módulo de energía en el tablero que alimenta la antena/receptor DCF77.
El tablero también contiene un USB adaptador serial para que el Atmega IC puede ser actualizado.

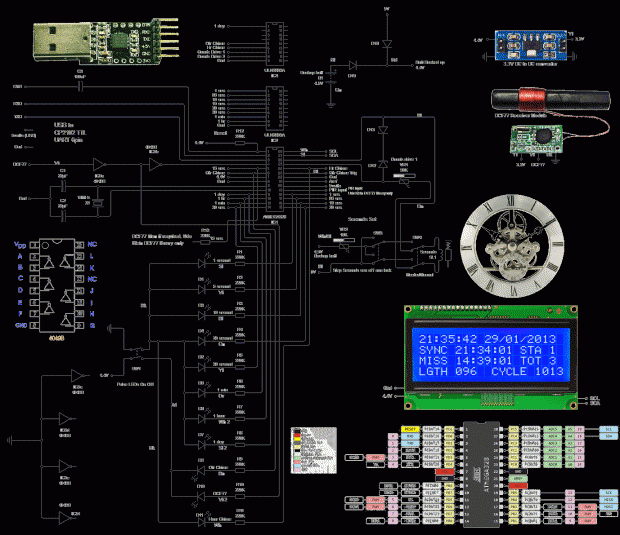

El esquema puede ser visto aquí
