Paso 3: Conexiones (LCD)

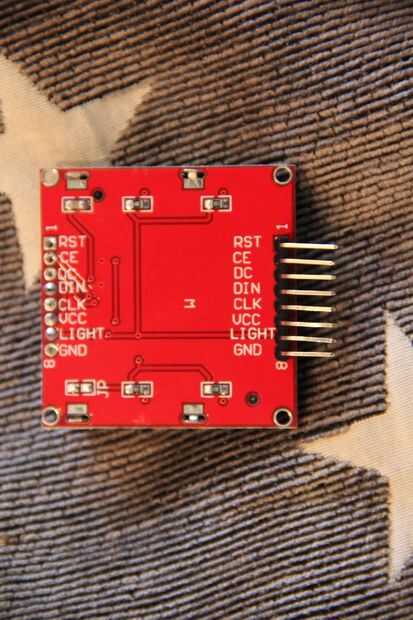

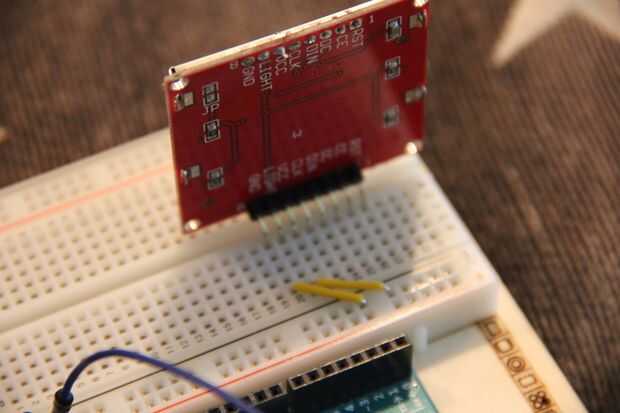

Como veis en las fotos de arriba, la pantalla funciona con 8 pernos:
Toma de tierra, bastante explica por sí mismo
Luz, cuando este es conectado directamente a tierra es la luz de fondo, más si es conectado a VCC o nada, la luz estará apagada.
VCC, va a poder de arduino. Recuerde que la pantalla funciona con 3.3V y si lo conectas a 5V puede quemar.
CLK, perno de la señal de reloj
DIN (MOSI), pin para transferencia de datos
DC, seleccione pin para el registro. Bastante mucho si desea enviar comandos o datos para la pantalla LCD.
CE también conocido como CS, pin para activar o seleccionar chip.
RST, pin de reset

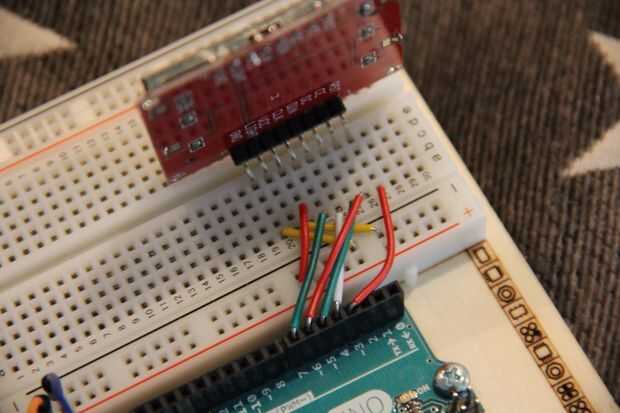

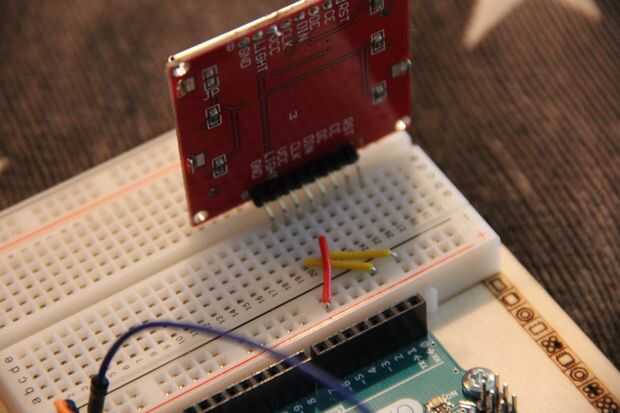

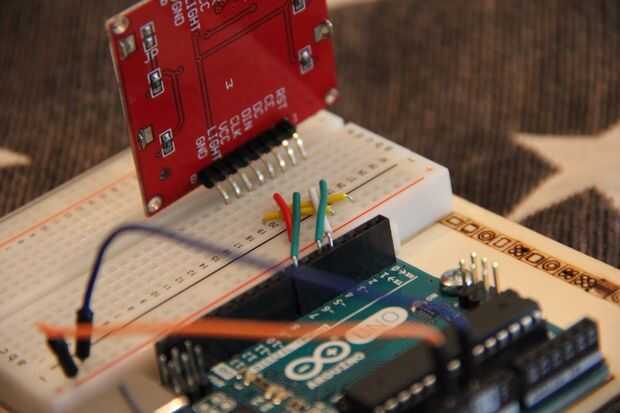

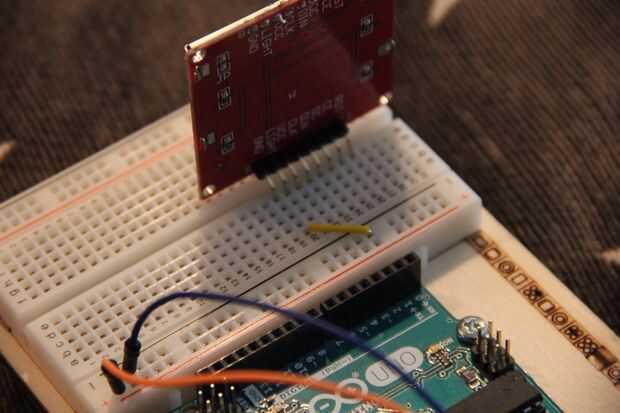

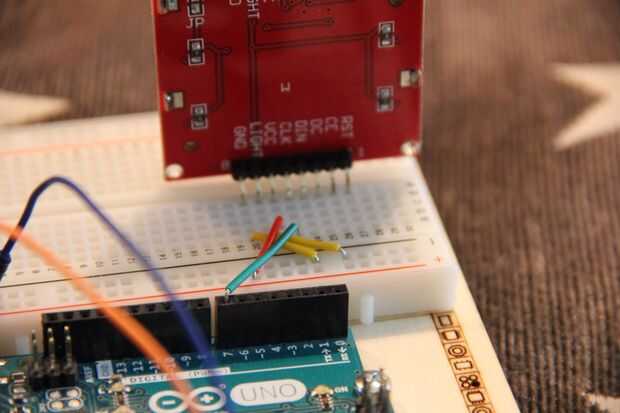

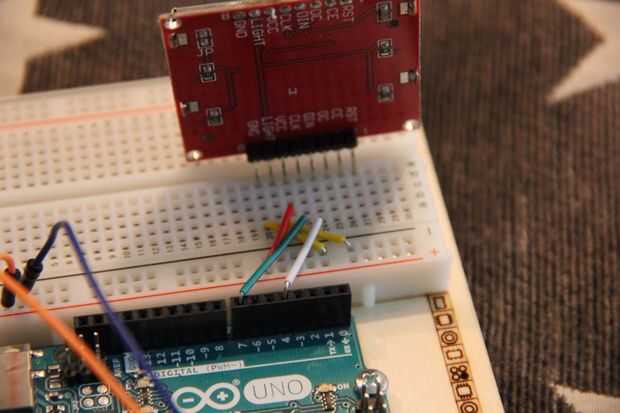

Ahora que sabes esto, vamos a conectar todo. Conectar según los cuadros o / y según la siguiente información:
GND -> GND
Luz -> GND (si quieres luz de fondo, caso contrario VCC)

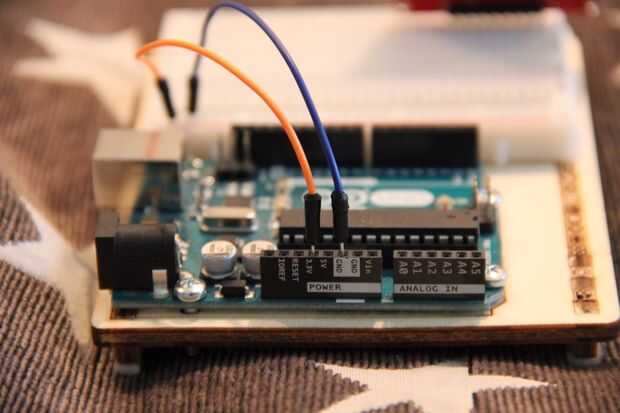

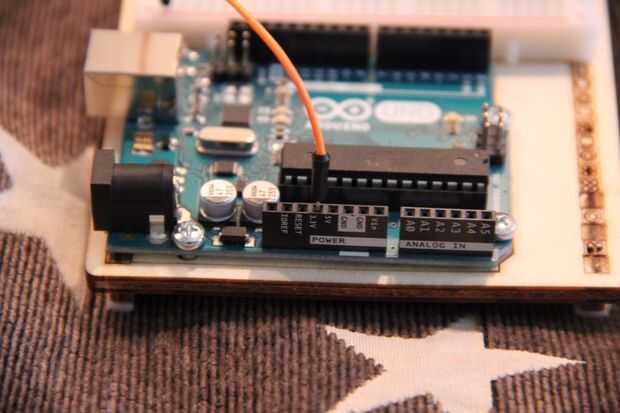

VCC -> Arduino 3.3V
CLK -> Arduino pin 7
DIN -> Arduino pin 4
DC -> Arduino pin 5
CE -> Arduino pin 6
RST -> pin Arduino 2
Ahora puede conectar éstos a las patas, pero tendrá que hacer los cambios en el código que no voy a entrar a través de este tutorial. , Cableado del sensor que vamos a utilizar:
