Arduino LCD (Nokia 5110) y sensor de movimiento (HC-SR501) (4 / 6 paso)

Paso 4: Conexiones (sensor)

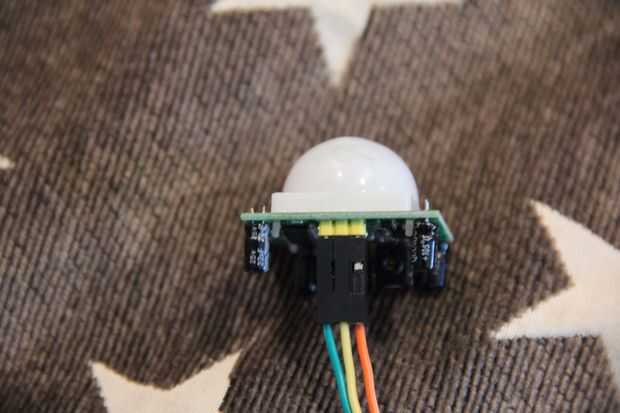

El sensor es bastante simple conectar, básicamente, GND, VCC y un pin de salida digital. Mismo tratar, utilizar las imágenes o la información a continuación para conectar el sensor:

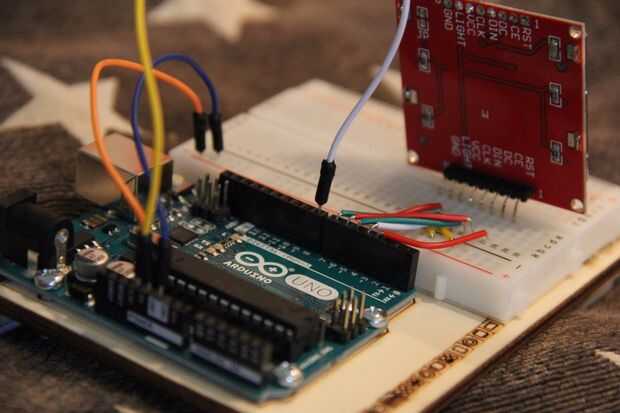

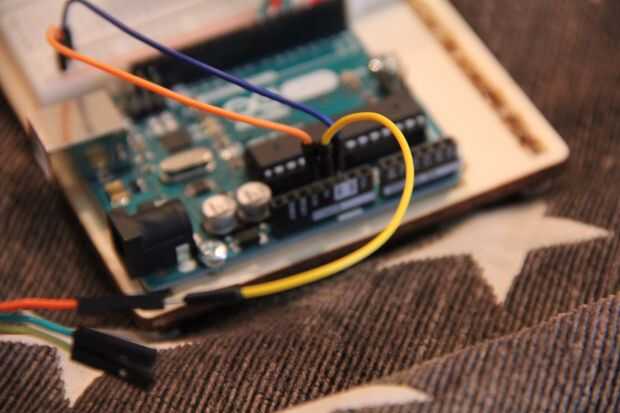

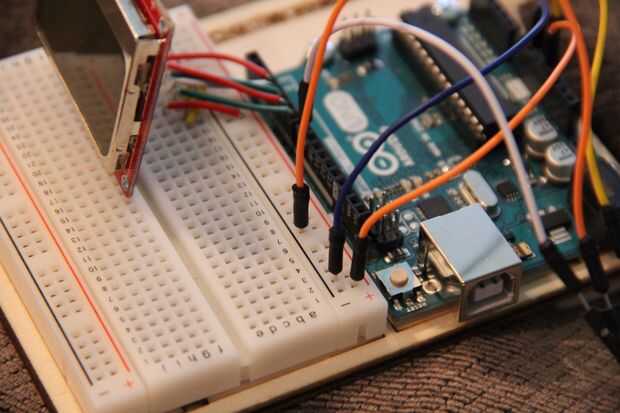

Conecte los cables de puenteo al sensor luego conecte,

GND -> GND de Arduino

VCC -> 5V de Arduino (sólo usé 5 voltios porque creo que este sensor trabaja mejor con 5V)

Salida de Digitaces -> Arduino pin 8

¿Eso es todo, bastante sencillo, eh? Ahora déjame mostrarte el código, que no es tan complicado:
