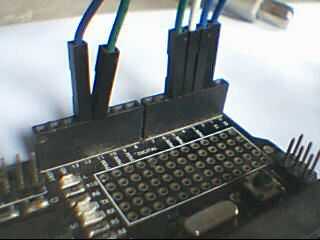

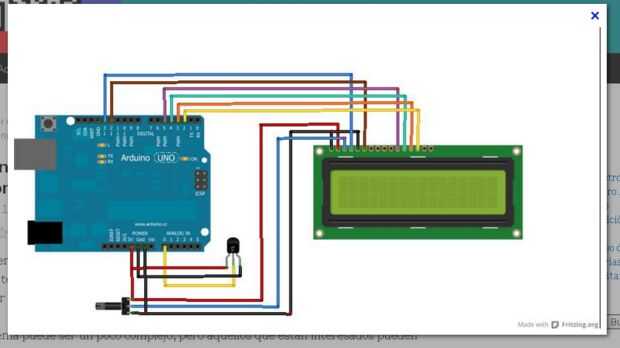

El Fritzing esquema muestra el uso de los pines 12 y 13. Esto no se corrige. Debe usar los pines enumerados en el código, los pines 11 y 12.

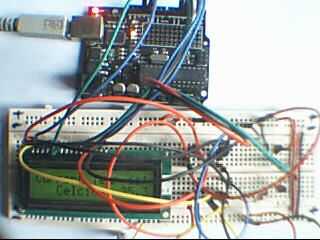

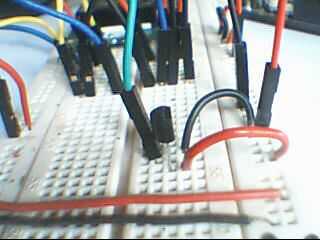

Esto es como el título lo indica, un Arduino powered termómetro LCD monitoreado que utiliza un sensor de temperatura LM35 para las lecturas de temperatura. Si nunca has trabajado con un LCD antes como yo algunas cosas pueden ser un poco confusas como: la primera línea, la línea superior es 0. La segunda línea, línea de fondo es la línea 1. Pero no importa una vez algunas de estas cosas se calculan hacia fuera fácil de mover.
Éstos suben una vez en el poder:

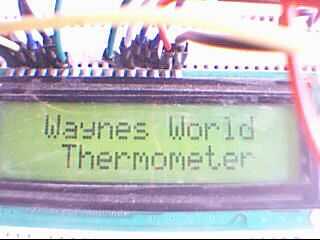

Primera línea de la pantalla 0 es la De Waynes World
Primera línea de la pantalla 1 es termómetro

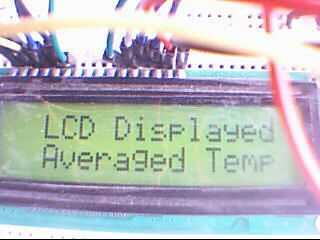

Segunda línea de la pantalla 0 es LCD muestra
Segunda línea de la pantalla 1 es Un promedio de temperatura
Estos ejecutan una y otra vez en el bucle:

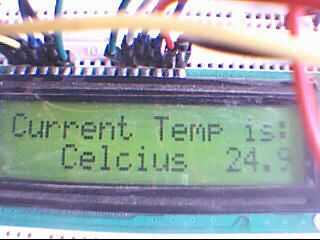

Tercera línea de la pantalla 0 es Temp actual es:
Tercera línea de la pantalla 1 es Celius [tempC muestra]

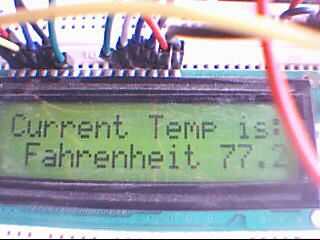

Cuarta línea de la pantalla 0 es Temp actual es:
cuarta línea de la pantalla 1 es Fahrenheit [tempF muestra]
Tan la información que cambios cada 3 segundos en la pantalla es cambia en la línea 1 de pantalla tres para mostrar cuatro. Celcius tempC] Fahrenheit [tempF]
LCD tiene un gran plus que hace más fácil para nosotros trabajar con ellos. La biblioteca de LCD.
Cuando usted descarga e instala el programa de Arduino que es una de las muchas bibliotecas que se incluyen.

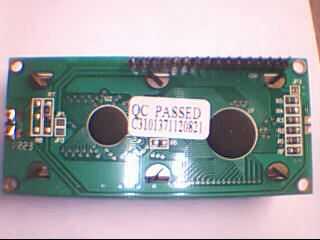

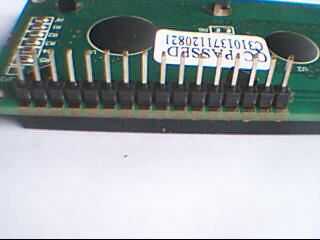

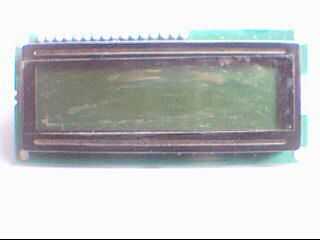

Mientras que este LCD es después-después de mercado todavía utiliza el chipset de interfaz paralela HD44780 extremadamente comunes. Por suerte para mí.

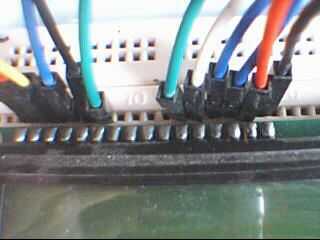

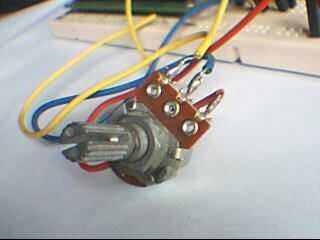

Puede ser utilizado en modo de 4 bits o 8 bits. Aquí estamos utilizando el modo de 4 bits. Es por ello que no se utilizan pines 7,8,9 y 10 de la pantalla LCD.
Si está utilizando modo de 8 bits entonces los pernos se utilizarán también.
Esta es la segunda vez que he escrito este bosquejo. La primera vez borré lo correcto después de que terminé. Woops!
Él ' s buena realmente, necesito toda la práctica puedo conseguir para la codificación.
