Paso 3: La construcción
![]()
![]()
Ahora para hacer realidad este proyecto útil, necesitamos hacerlo más permanente. Hacemos esto por soldadura a la perfboard. Ahora hay muchas formas de soldar en perfboard. Lo prefiero lo de la soldadura es por soldadura en los autobuses de espesor para poder y tierra de soldadura. Luego tira, lata y la soldadura de alambre de cable de cinta para cada conexión necesaria. Pero puede pista en el tablero de la lata, o alambre sobre la Junta y la soldadura por debajo del cual es muy popular. También para cambiar el aire acondicionado encendido o apagado es necesario modificar el led. Ahora hay unos seps a seguir.

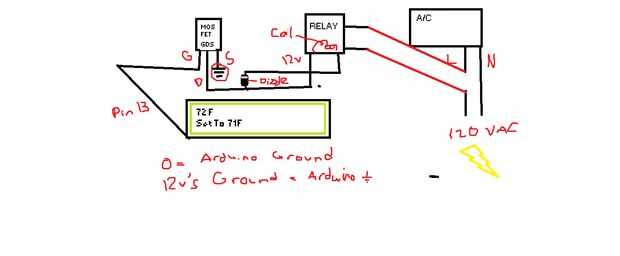

Paso 1: quitar el led
Paso 2 - colocar la
puerta de tu canal N MOSFET Compruebe su hoja de datos de los pines!!!
Paso 3 - conectar la tierra con su conector de
fuente en el MOSFET
Paso 4: Fije el perno
de drenaje para el MOSFET
Paso 5 - Conecte la bobina de tu relay a 12v dependiendo el relé y otro
drene pin en el MOSFET
Paso 6 - agregar el diodo de protección, conecte el extremo plata rayas (cátodo) a su 12v y otro extremo (ánodo) con su conector de
drenaje sobre el MOSFET.

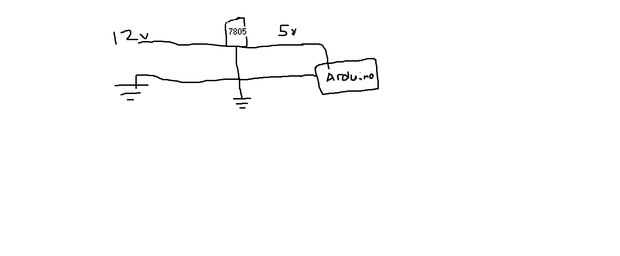

Utilice el otro esquema para la entrada de energía.
