Arduino LCD termostato! (4 / 4 paso)

Paso 4: El producto Final

Ahora, yo sé que esto no es el recinto mejor aspecto de proyecto como vio en la introducción, pero aquí está cómo lo hice. Utilizar 1/4 madera contrachapada tipo de tipo de desecho de la madera, y puede busque Home depot y mira con atención. Corte hasta el tamaño y la clavó junto a un compresor de aire, pistola de clavos. Realmente no divide, (Tómese su tiempo o se divide)  Cola no es necesario. Agujero para el cable como el thermister y 3 cables para la caja de control de potencia relé separado y perforado uno grande se que debía para ir la pantalla lcd. Esto fue para poder pegar una hoja de rompecabezas allí y cortar un rectángulo. Los 2 interruptores táctiles tenían árboles altos que penetra a través de la madera contrachapada apenas. Puede pegar o epoxi en varillas de plástico de un tubo de bolígrafo o algo.

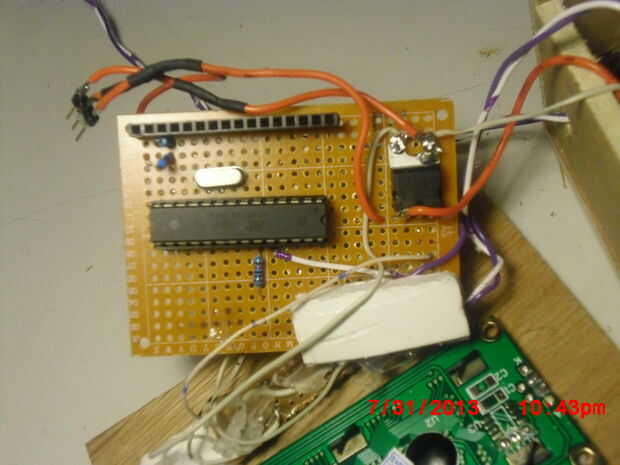

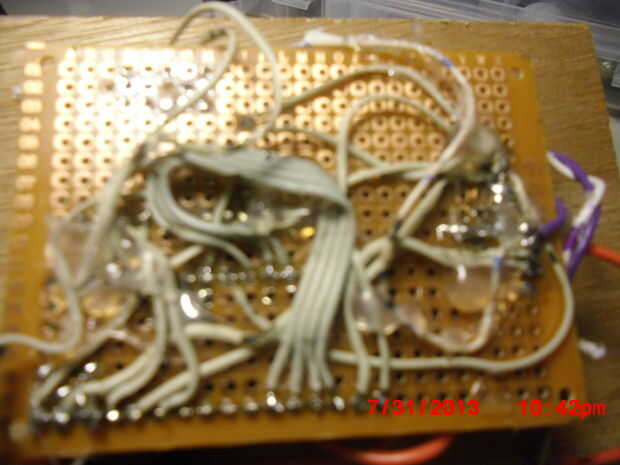

También encaja un atmega8 no un atmega328 porque mi dibujo era solamente 6 bytes de k. El atmega8 sólo posee 8 bytes de k estaba seguro. Más o menos hice un arduino solo en perboard. Usé un divisor del voltaje para el lcd que era resistencia de 1 k y 220 ohmios. 1k va a 5 voltios y el pin 3 en la pantalla LCD, y la resistencia de 220 ohm va a tierra y el pin 3 en la pantalla LCD.

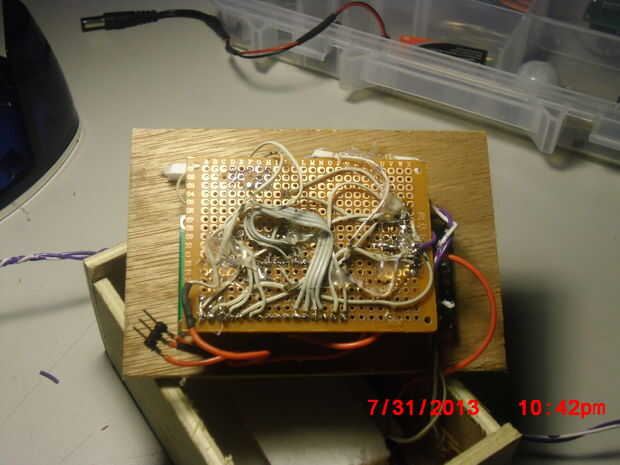

Para sostener la Junta en el panel delantero. El conector de 3 pines encabezado era de la conexión de la caja de relés del poder.

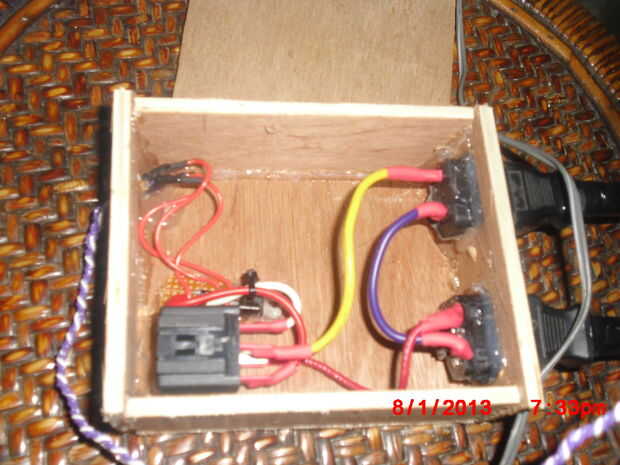

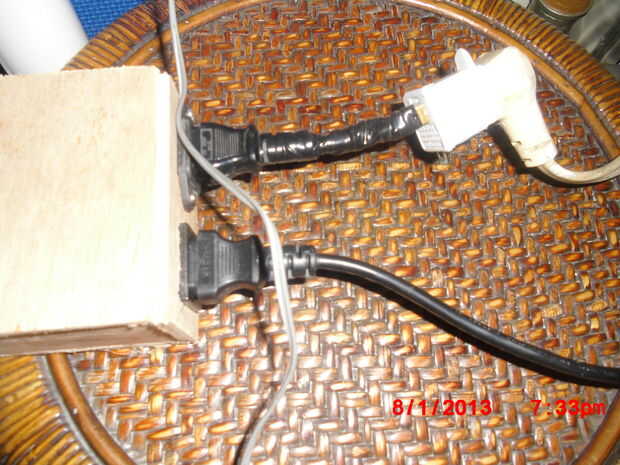

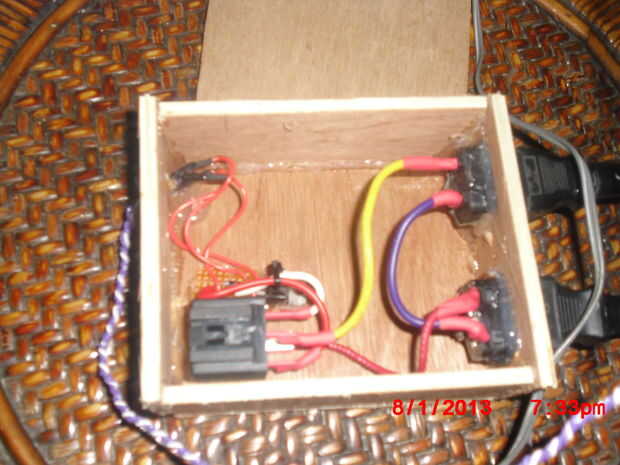

He utilizado un conector iec, había soldado un conector hembra principal a éste por lo que puedo conectar en el cuadro. He utilizado pegamento caliente esta vez para la caja y funcionaba sorprendentemente bien.

Recuerde comentar o entrarme en contacto con si usted tiene cualquier problema. Ir a arduino.cc y foros de arduino o solución de problemas más y ayudar.
