Arduino LED 4 x 4 x 4 cubo con 595 registros de cambio de Kit de bricolaje (2 / 3 paso)

Paso 2: Montar los LEDs

Que no hay fotos de la Asamblea, pero vieron lo que otros habían hecho por sus cubos

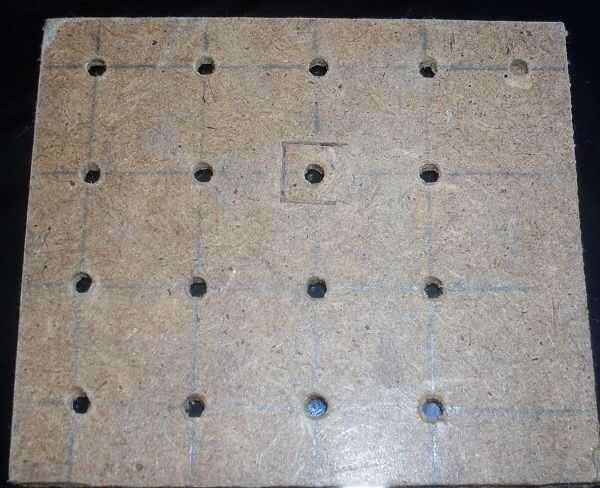

1. hacer algún tipo de plantilla para fijar los LEDs.

2. Revise que cada LED está trabajando.

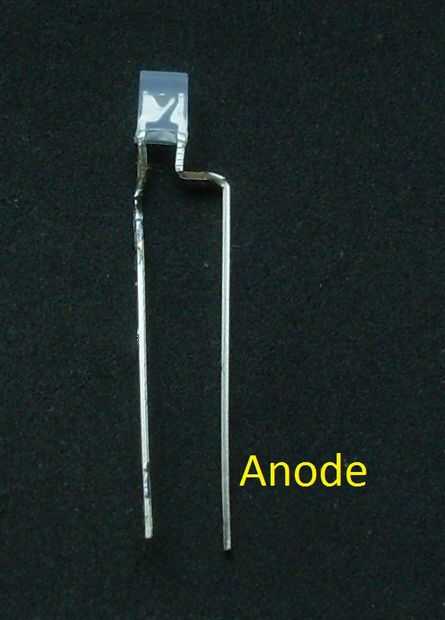

3. patas: plegado.

4. soldar juntos 16 LEDs (cátodos) todos.

5. verificar que todavía están trabajando!

6. hacer esto 3 veces más.

7. soldadura cada capa junto (ánodos).

8. Insertar capa inferior en pernos de PCB y la soldadura si es necesario.

9. Conecte los planos de tierra a D19, D18, D16, D17. (Hubo ningunos alambres en el kit para ello).

10. Disfrute de su creación.
